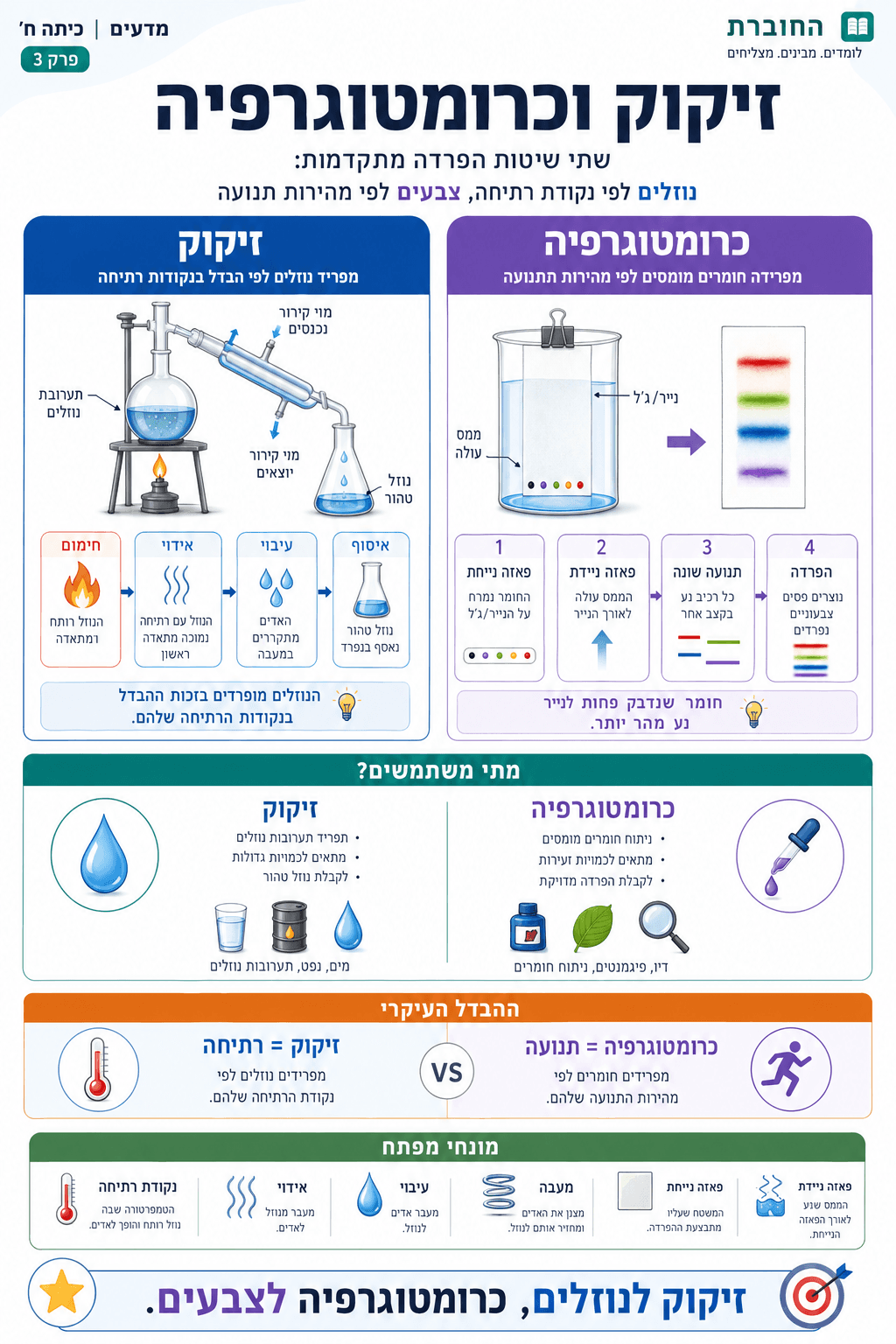

זיקוק וכרומטוגרפיה
שיטות הפרדה מתקדמות שמשמשות במעבדות ובתעשייה!
שיטות מתקדמות
זיקוק
כרומטוגרפיה
זיקוק (Distillation)
מהו זיקוק?
זיקוק הוא שיטה להפרדת נוזלים מתערובת על בסיס הבדל בנקודות הרתיחה שלהם.
העיקרון:
זיקוק הוא למעשה אידוי + עיבוי ביחד:
שלב 1: חימום
• מחממים את התערובת
• הנוזל עם נקודת הרתיחה הנמוכה יותר מתאדה ראשון
שלב 2: העברה
• האדים עוברים דרך צינור מעבה (condenser)
שלב 3: קירור ועיבוי
• האדים מתקררים בצינור המעבה
• הגז מתעבה חזרה לנוזל
• הנוזל הטהור נאסף בכלי נפרד
כלים:
• בקבוק זיקוק - מכיל את התערובת
• מעבה - צינור עם מים קרים סביב
• כוס קבלה - לאיסוף הנוזל המזוקק
• תרמומטר - למדידת הטמפרטורה
זיקוק מאפשר להפריד נוזלים שמעורבבים לחלוטין!
למה זה עובד?
הסוד: כל נוזל רותח בטמפרטורה ספציפית - נקודת הרתיחה שלו.
אתנול
רותח ב-78°C
מים
רותחים ב-100°C
גליצרין
רותח ב-290°C
אם מחממים תערובת של אתנול + מים:
• ב-78°C - האתנול מתחיל להתאדות
• המים עדיין נוזליים (צריכים 100°C)
• אוספים את אדי האתנול → מקבלים אתנול טהור!
• אחר כך ב-100°C המים מתאדים
מתי משתמשים בזיקוק?
- להפריד שני נוזלים מתערובת
- יש הבדל מינימלי של 25°C בנקודות רתיחה
- רוצים לקבל שני הנוזלים בנפרד (לא רק אחד)
- התערובת הומוגנית (תמיסה מושלמת)
- צריך טוהר גבוה של המוצר
יתרונות וחסרונות
יתרונות:
- הפרדה מדויקת ויעילה
- מקבלים שני התוצרים
- טוהר גבוה מאוד
חסרונות:
- דורש ציוד מיוחד
- איטי יחסית
- צורך אנרגיה רבה (חימום)
דוגמאות לזיקוק
התפלת מי ים
תערובת: מי ים (מים + מלחים)
זיקוק: חימום → אדי מים → קירור
תוצאה: מים מזוקקים טהורים
אלכוהול מיין
תערובת: יין (מים + אתנול)
זיקוק: הפרדה לפי נקודת רתיחה
תוצאה: אתנול מרוכז (ברנדי)
זיקוק נפט
תערובת: נפט גולמי
זיקוק: במגדל זיקוק
תוצאה: בנזין, דיזל, אספלט...
מים טהורים
תערובת: מי ברז (מים + מינרלים)
זיקוק: חימום ועיבוי
תוצאה: מים דיסטילטים
שמנים אתריים
תערובת: צמחים + מים
זיקוק: זיקוק בקיטור
תוצאה: שמן ריחני טהור
אוויר נוזלי
תערובת: אוויר נוזלי (N₂ + O₂)
זיקוק: זיקוק קריוגני
תוצאה: חנקן וחמצן נפרדים
זהירות!
זיקוק דורש בטיחות מיוחדת:
- אל תסגרו את מערכת הזיקוק לחלוטין - סכנת התפוצצות בגלל לחץ!
- וודאו שמים קרים זורמים במעבה כל הזמן
- אל תחממו תערובת דליקה (כמו אתנול) עם להבה פתוחה!
- השתמשו באמבט מים לחימום עדין ובטוח
- עבדו עם מערכת אוורור טובה
כרומטוגרפיה (Chromatography)
מהי כרומטוגרפיה?
כרומטוגרפיה היא שיטה להפרדת חומרים מומסים על בסיס מהירות התנועה שלהם.
העיקרון:
כרומטוגרפיה פועלת על בסיס מהירויות שונות של חומרים שונים:
רכיבים:
• פאזה נייחת - משטח שהחומרים נעים עליו (נייר, ג'ל)
• פאזה ניידת - ממס שמוביל את החומרים (מים, אלכוהול)
התהליך:
1. שמים טיפה מהתערובת בתחתית נייר סינון
2. מניחים את הנייר כך שקצהו נוגע בממס
3. הממס עולה במעלה הנייר (סופח)
4. כל צבע/חומר נע במהירות שונה
5. החומרים מופרדים לפסי צבע
למה מהירויות שונות?
• חומרים שונים נדבקים לנייר בחוזקה שונה
• חומרים שנדבקים פחות → נעים מהר יותר
• חומרים שנדבקים יותר → נעים לאט יותר
כרומטוגרפיה מושלמת להפרדת צבעים ופיגמנטים!
מתי משתמשים בכרומטוגרפיה?
- להפריד פיגמנטים וצבעים
- לזהות מרכיבים בתערובת
- לבדוק טוהר של חומר
- החומרים מומסים בממס
- כמויות קטנות מאוד - רגישות גבוהה!
סוגי כרומטוגרפיה
- כרומטוגרפיית נייר - הפשוטה ביותר, לצבעים
- כרומטוגרפיית שכבה דקה (TLC) - על לוח מצופה
- כרומטוגרפיית גז (GC) - לגזים ונוזלים נדיפים
- כרומטוגרפיית נוזלים (HPLC) - מתקדמת למעבדות
דוגמאות לכרומטוגרפיה
צבעי טוש
תערובת: טוש שחור
כרומטוגרפיה: נייר + מים
תוצאה: פסים של צבעים שונים!
כלורופיל בעלים
תערובת: תמצית עלה ירוק
כרומטוגרפיה: נייר + אלכוהול
תוצאה: ירוק, צהוב, כתום
צבעי מזון
תערובת: ממתק צבעוני
כרומטוגרפיה: נייר + מים
תוצאה: הפרדת הצבעים
בדיקת סמים
תערובת: דגימת דם/שתן
כרומטוגרפיה: HPLC
תוצאה: זיהוי חומרים
ניתוח מזון
תערובת: מזון
כרומטוגרפיה: GC
תוצאה: זיהוי רעלנים או תוספים
זיהוי פלילי
תערובת: דיו ממסמך
כרומטוגרפיה: TLC
תוצאה: זיהוי מקור הדיו
שאלה לחשיבה
איך כרומטוגרפיה עוזרת לגלות זיוף של טוש?
התשובה: כרומטוגרפיה יכולה "לחשוף" את הרכב הצבעים בדיו!
הרקע:
כל חברת טוש משתמשת בתערובת ייחודית של פיגמנטים. למשל:
• טוש שחור של חברה A - תערובת של כחול + אדום + צהוב
• טוש שחור של חברה B - תערובת של סגול + חום + כחול
איך גלוי זיוף:
1. מקבלים מסמך חשוד (צ'ק, חתימה...)
2. לוקחים דגימה זעירה מהדיו
3. מריצים כרומטוגרפיה על הדיו החשוד
4. משווים לתבנית של דיו מקורי
5. תוצאות:
• אם הפסים זהים → הדיו מקורי ✓
• אם הפסים שונים → זיוף! ✗
דוגמה מהחיים:
ב-FBI משתמשים בכרומטוגרפיה כדי לזהות אם מישהו הוסיף טקסט מזויף למסמך ישן - הדיו "החדש" יראה פסי צבע שונים מהדיו המקורי!
זו הסיבה שכרומטוגרפיה היא כלי חשוב במדע פלילי!

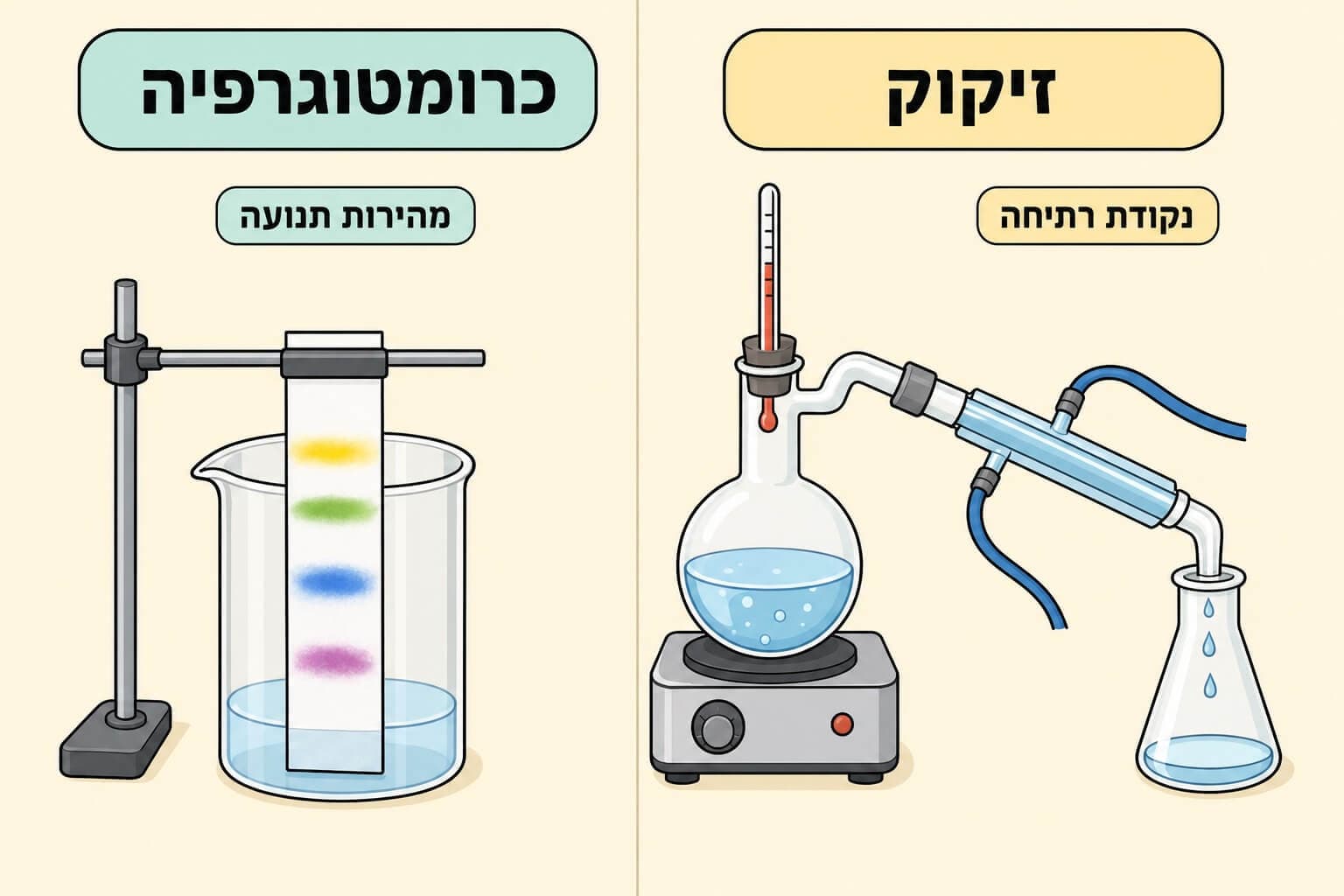

זיקוק מול כרומטוגרפיה
זיקוק
עיקרון: הבדל בנקודת רתיחה
מתאים ל: הפרדת נוזלים
תנאים: חימום וקירור
תוצר: נוזלים טהורים נפרדים
כמות: כמויות גדולות
שימוש: תעשייתי ומעבדתי
דוגמה: התפלת מי ים, זיקוק נפט, ייצור אלכוהול
כרומטוגרפיה
עיקרון: הבדל במהירות תנועה
מתאים ל: הפרדת פיגמנטים
תנאים: טמפרטורת חדר
תוצר: פסי צבע נפרדים
כמות: כמויות זעירות
שימוש: ניתוח ואבחון
דוגמה: הפרדת צבעי דיו, ניתוח כלורופיל, בדיקת סמים
זכרו: זיקוק לנוזלים, כרומטוגרפיה לצבעים!
סיכום השוואתי
| קריטריון | זיקוק | כרומטוגרפיה |
|---|---|---|
| עיקרון | נקודת רתיחה שונה | מהירות תנועה שונה |
| מה מפרידים | נוזלים | צבעים/פיגמנטים |
| ציוד | מורכב (בקבוק, מעבה) | פשוט (נייר, ממס) |
| טמפרטורה | חימום גבוה | טמפרטורת חדר |
| זמן | שעות | דקות |
| כמות | גדולה (ליטרים) | זעירה (טיפות) |
| שימוש עיקרי | תעשייה | מעבדה ואבחון |
איך לזכור?
דרך פשוטה לזכור מתי להשתמש בכל שיטה:
- זיקוק = זיקוק → זורם (נוזל זורם!) → להפרדת נוזלים
- כרומטוגרפיה = כרומו (chromo = צבע ביוונית) → להפרדת צבעים
- אם צריך לקבל שני התוצרים → זיקוק
- אם צריך רק לזהות/נתח → כרומטוגרפיה
זיקוק בתעשייה
זיקוק נפט:
נפט גולמי עובר זיקוק מקצועי במגדל זיקוק ענק. התהליך מפריד את הנפט ל:
- גזים (פרופן, בוטאן)
- בנזין (לרכבים)
- נפט (למטוסים)
- דיזל (למשאיות)
- שמנים (סיכה)
- אספלט (כבישים)
כל אחד רותח בטמפרטורה שונה ונאסף בנפרד!
כרומטוגרפיה במדע
שימושים מתקדמים:
- רפואה: בדיקות דם, זיהוי מחלות
- פלילים: ניתוח DNA, זיהוי סמים
- איכות סביבה: זיהוי מזהמים במים ובאוויר
- תעשיית מזון: בקרת איכות, זיהוי זיופים
- חקלאות: זיהוי חומרי הדברה
- מחקר: ניתוח חלבונים ומולקולות ביולוגיות
עובדה מעניינת: בשנת 1952, מרטין וסינג זכו בפרס נובל בכימיה על פיתוח כרומטוגרפיה מתקדמת. הטכניקה שלהם מאפשרת כיום לזהות כמויות זעירות של חומרים - עד חלק למיליארד!
שאלה לחשיבה
מתי נעדיף להשתמש בזיקוק ומתי בכרומטוגרפיה?
זיקוק מתאים להפרדת נוזלים בכמויות גדולות על בסיס הבדל בנקודות רתיחה (למשל התפלת מים או זיקוק נפט). כרומטוגרפיה מתאימה להפרדת צבעים ופיגמנטים בכמויות זעירות על בסיס מהירות תנועה שונה (למשל זיהוי הרכב דיו או ניתוח מזון). בקיצור: זיקוק לנוזלים בכמויות גדולות, כרומטוגרפיה לניתוח מדויק של כמויות קטנות.
