בטיחות חשמלית — שומרים על החיים
חשמל הוא נחוץ וחיוני, אבל יכול להיות מסוכן! בואו נלמד איך להשתמש בו בבטחה.
חשמל — כוח נהדר, סכנה אמיתית
המטרה
סכנת התחשמלות
מהי התחשמלות?
התחשמלות היא מעבר זרם חשמלי דרך גוף האדם.
איך זה קורה?
כשאדם נוגע במתכת שיש עליה מתח חשמלי, זרם עובר דרך הגוף לקרקע.
למה זה מסוכן?
הגוף שלנו מוליך חשמל (בגלל המים והמלחים)!
הזרם גורם ל:
• כאב עז
• כוויות
• התכווצות שרירים — לא יכולים לשחרר את היד!
• נזק ללב — הלב פועל בזרמים חשמליים
• במקרים קשים — מוות
רמות מתח:
• מתח נמוך (12V, 24V) — יחסית בטוח, אבל עדיין צריך זהירות
• 220V (בית) — מסוכן מאוד! יכול להרוג
• מתח גבוה (קווי חשמל) — קטלני מיידית!
כמה זרם צריך כדי להרוג?
• 10 mA (0.01 A) — כבר מרגישים, כואב
• 30 mA (0.03 A) — שרירים מתכווצים, קשה לשחרר
• 100 mA (0.1 A) — סכנת מוות — הלב מפסיק לפעול תקין
זרם של 0.1 אמפר — פחות ממה שצריך להדליק נורה — יכול להרוג אדם!
למה מתח גבוה מסוכן יותר?
לפי חוק אוהם: I = V ÷ R
ההתנגדות של גוף האדם בערך 1,000-100,000 אוהם (תלוי בלחות, במגע וכו').
דוגמה 1: מתח נמוך (12V)
• I = 12V ÷ 10,000Ω = 0.0012 A (1.2 mA)
• מרגישים קלות, לא מסוכן
דוגמה 2: מתח בית (220V)
• I = 220V ÷ 10,000Ω = 0.022 A (22 mA)
• כואב מאוד, מסוכן!
דוגמה 3: ידיים רטובות (1,000Ω)
• I = 220V ÷ 1,000Ω = 0.22 A (220 mA)
• קטלני!
מסקנה: ככל שהמתח גבוה יותר או ההתנגדות נמוכה יותר (מים!), כך הזרם חזק יותר → מסוכן יותר!
כללי זהב לבטיחות חשמלית
כללים שיכולים להציל חיים:
- 1. אל תיגעו במכשירים בידיים רטובות — מים מורידים את ההתנגדות → זרם גבוה!
- 2. אל תכניסו עצמים לשקע — בפרט לא מתכת (סיכה, מפתח)
- 3. אל תמשכו כבל מהשקע — תמיד משכו מהתקע עצמו
- 4. אל תעמיסו יותר מדי על שקע — מפצל עם הרבה מכשירים → התחממות
- 5. אל תתקנו בעצמכם — רק חשמלאי מוסמך!
- 6. הרחיקו מכשירים מהמים — פן, מייבש שיער לא ליד המקלחת!
- 7. בדקו כבלים פגומים — כבל שחוף או סדוק = סכנה
- 8. אל תתקרבו לחוטי חשמל ברחוב — קווי מתח גבוה = סכנת חיים!
קצר חשמלי (Short Circuit)
מהו קצר חשמלי?
קצר חשמלי הוא חיבור ישיר בין שני חוטים בעלי מתח שונה.
איך זה קורה?
במצב תקין:
• הזרם עובר מהשקע → דרך המכשיר → חזרה
• המכשיר מוסיף התנגדות → הזרם מוגבל
בקצר חשמלי:
• שני החוטים (חיובי ושלילי) נוגעים ישירות
• אין התנגדות (או מעט מאוד)
• לפי חוק אוהם: I = V ÷ R
• אם R קטן מאוד → I ענק!
מה גורם לקצר?
• בידוד פגום — החוטים חשופים
• מים שחדרו למכשיר
• עכבר שכרסם את הבידוד
• התקנה גרועה של חשמלאי
מה קורה בקצר?
• זרם עצום זורם
• החוטים מתחממים מאוד מאוד
• יכול לגרום לשריפה!
• יכול לפוצץ רכיבים
קצר חשמלי = זרם עצום = חום עצום = סכנת שריפה!
אמצעי הגנה
מערכות הגנה בבית
נתיך (פיוז, Fuse)
חוט דק שנמס כשזרם גבוה מדי עובר בו.
• מחובר בטור למעגל
• כשיש קצר → זרם גבוה → הנתיך נשרף
• המעגל מתנתק → אין שריפה!
חיסרון: צריך להחליף אחרי כל נתיקה.
מפסק אוטומטי (Circuit Breaker)
מתג אוטומטי שמתנתק כשזרם גבוה מדי.
• מזהה זרם חזק → קופץ אוטומטית
• מתנתק את המעגל
• אחרי תיקון הבעיה: פשוט מעלים חזרה!
יתרון: רב-פעמי — לא צריך להחליף.
מגן זרם דלף (GFCI)
מזהה זרם שבורח מהמעגל.
• משווה זרם שיוצא לזרם שחוזר
• אם יש הבדל → זרם "בורח" (למשל, דרך אדם!)
• מתנתק תוך 0.03 שנייה!
חיוני באזורי מים (מטבח, אמבטיה).
הארקה (Grounding)
חיבור למתכת של המכשיר לאדמה.
• אם יש קצר בתוך המכשיר
• הזרם בורח לאדמה במקום לגוף המשתמש
• הארקה = מסלול חלופי לזרם
חובה במכשירים מתכתיים!
נתיך מול מפסק אוטומטי
נתיך (פיוז)
איך עובד:
חוט דק שנמס כשזרם גבוה מדי עובר בו.
יתרונות:
• זול
• פשוט
• מגיב מהר
חסרונות:
• חד-פעמי — צריך החלפה
• צריך להחזיק מלאי
• לפעמים שמים נתיך לא מתאים
דוגמה: נפוץ במכוניות ובמכשירי חשמל ישנים
מפסק אוטומטי
איך עובד:
מתג אלקטרומגנטי שקופץ כשזרם גבוה מדי.
יתרונות:
• רב-פעמי — לא צריך החלפה
• מגיב מהר
• קל לאיפוס (פשוט מעלים חזרה)
חסרונות:
• יקר יותר בהתקנה
דוגמה: סטנדרט בכל בית מודרני (בלוח החשמל)
כיום, מפסק אוטומטי הוא הסטנדרט — בטוח יותר ונוח יותר!

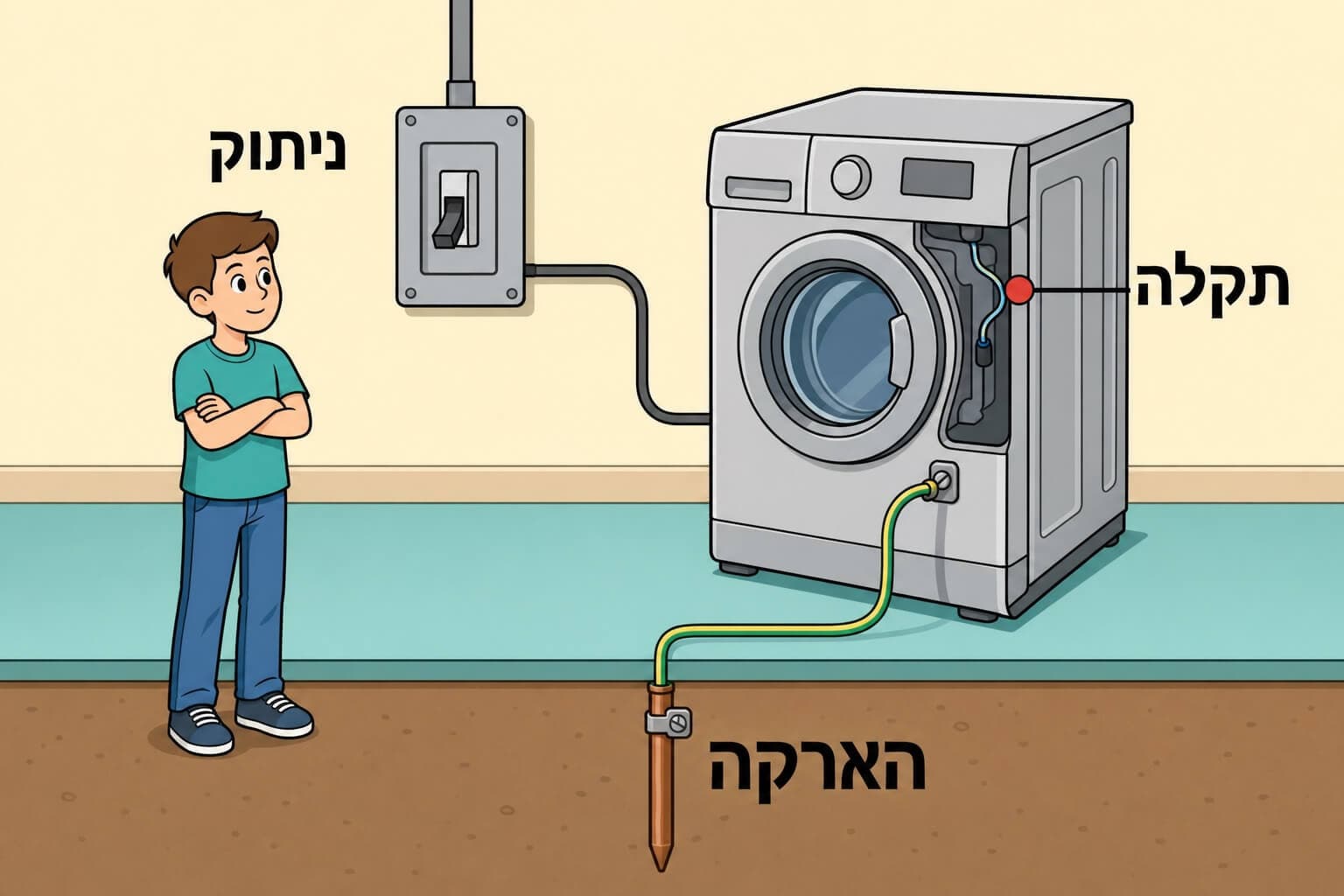

מהי הארקה?
הארקה היא חיבור של המכשיר לאדמה (קרקע).
למה צריך הארקה?
דמיינו מצב:
• במכשיר מתכתי (מקרר, מכונת כביסה) יש קצר פנימי
• המעטפת המתכתית נטענת ב-220V
• אדם נוגע במכשיר → התחשמלות קטלנית!
עם הארקה:
• המעטפת מחוברת בחוט הארקה (חוט שלישי) לאדמה
• אם יש קצר → הזרם בורח לאדמה במקום דרך האדם
• המפסק מזהה זרם גבוה ומנתק מיד
איך זה עובד?
• באדמה יש עמוד מתכת או צלחת מתכת
• כל השקעים והמכשירים מחוברים לעמוד הזה
• האדמה היא "ים" ענק שיכול לקלוט כל זרם
איך מזהים?
שקע עם 3 חורים — השלישי הוא ההארקה!
הארקה מצילה חיים — היא מסלול בטוח לזרם במקרה חירום!
שאלה לחשיבה
למה ציפורים יכולות לשבת על חוטי חשמל מתח גבוה בלי להיפגע?
כי אין הבדל מתח בין שתי הרגליים!
הסבר:
כדי שזרם יעבור בגוף, צריך:
• נקודת כניסה (מתח גבוה)
• נקודת יציאה (מתח נמוך)
• הזרם זורם מהגבוה לנמוך
הציפור:
• שתי הרגליים על אותו חוט
• שתיהן באותו מתח
• אין הבדל מתח בין הרגליים
• אין זרם → אין סכנה!
אדם על סולם:
• יד אחת נוגעת בחוט (220V)
• הרגליים על האדמה (0V)
• יש הבדל מתח ענק → זרם עובר דרך הגוף → קטלני!
מה יקרה אם ציפור תיגע בשני חוטים?
אם היא תגע בשני חוטים שונים (או בחוט ובעמוד מתכת), תהיה הבדל מתח → התחשמלות קטלנית!
חשמלאים שעובדים על מתח גבוה לובשים ציוד מיוחד ועומדים על בסיס מבודד כדי שלא יהיה הבדל מתח!
מצבים מסוכנים — היזהרו!
פן ליד מקלחת
סכנה: מים + חשמל = התחשמלות
פתרון: פן רק הרחק ממקורות מים, מגן זרם דלף חובה!
מטען בשקע רופף
סכנה: ניצוצות, התחממות, שריפה
פתרון: החליפו שקע פגום מיד (חשמלאי!).
כבלים מתחת לשטיח
סכנה: כבל נפגם, התחממות, שריפה
פתרון: העבירו כבלים באזורים פתוחים.
מפצל עמוס
סכנה: עומס חשמלי → חימום → שריפה
פתרון: הגבילו מספר מכשירים, השתמשו במפצל עם הגנה.
כבל פגום
סכנה: חוטים חשופים → קצר או התחשמלות
פתרון: החליפו כבל פגום מיד, אל תתקנו בסרט!
עפיפון ליד חוטי חשמל
סכנה: העפיפון נתקע → ילד מנסה להוריד → התחשמלות קטלנית
פתרון: אל תתקרבו לחוטי חשמל!
מה לעשות במקרה של התחשמלות?
אם אתם רואים מישהו שמתחשמל:
- אל תיגעו בו! — גם אתם תתחשמלו
- נתקו את מקור החשמל — מפסק ראשי או משכו את התקע
- אם אי אפשר לנתק: הרחיקו את האדם עם חומר מבודד (מקל עץ יבש, כיסא פלסטיק)
- התקשרו למד"א (101) מיד
- אם האדם לא נושם: החייאה (רק אם אתם מיומנים)
אל תתקרבו לחוטי חשמל שנפלו!
שמרו מרחק של לפחות 10 מטר והתקשרו מיד לחברת החשמל (103).

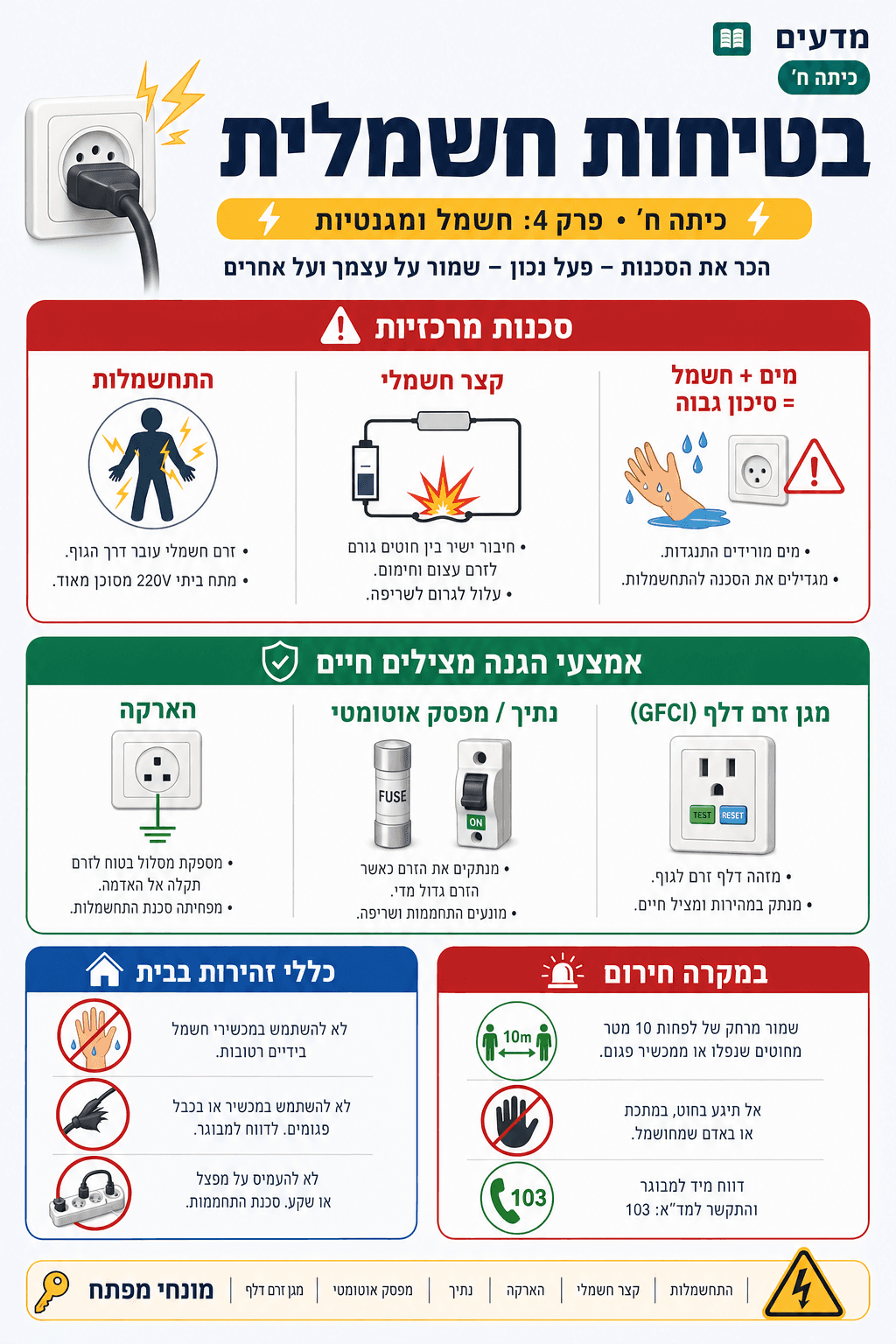

התחשמלות
זרם דרך הגוף. 0.1A יכול להרוג. מים מגבירים סכנה!
קצר חשמלי
חיבור ישיר → זרם עצום → חום → שריפה!
הגנות
נתיך, מפסק, מגן דלף, הארקה — מצילים חיים!
בטיחות חשמלית היא כל כך חשובה, שיש תקנים בינלאומיים שמחייבים התקנות בטוחות.
התקנים בישראל
התקן הישראלי (ת"י) קובע חובות:
- הארקה בכל שקע ומכשיר
- מגן זרם דלף (30mA) באזורי מים
- מפסקים אוטומטיים בלוח החשמל
- חוטים מבודדים בקוטר מתאים
- רק חשמלאי מוסמך יכול לבצע עבודות חשמל
סימוני בטיחות
מכשירי חשמל נבדקים ומקבלים תו תקן:
- תו תקן ישראלי (ת"י) — עבר בדיקות בטיחות
- CE (אירופי) — עומד בתקני האיחוד האירופי
- UL (אמריקאי) — עבר בדיקות Underwriters Laboratories
- סימון IP (IP44, IP67) — רמת הגנה מפני מים ואבק
אל תקנו מכשירים ללא תו תקן! הם עלולים להיות מסוכנים.
בתקופה המודרנית:
טכנולוגיות חדשות כמו מפסקי AFCI (Arc-Fault Circuit Interrupter) מזהים גם ניצוצות במעגל — סכנת שריפה שהתקנים הישנים לא זיהו!
