שתי דרכים לחבר רכיבים
איך מחברים רכיבים במעגל? בטור או במקביל? ההבדל משפיע על כל המערכות החשמליות בעולם!
טור מול מקביל - שתי פילוסופיות
חיבור טור (Series Connection)
מהו חיבור טור?
חיבור בטור הוא תצורת מעגל חשמלי שבה הרכיבים מחוברים זה אחר זה ברצף אחד, כך שאותו זרם חשמלי בדיוק עובר דרך כל הרכיבים במעגל.
מבנה החיבור:
הסוללה ← נורה 1 ← נורה 2 ← נורה 3 ← חזרה לסוללה
דמיון לרכבת:
הרכיבים הם כמו קרונות רכבת - אחד אחרי השני בשרשרת אחת.
מאפיין מפתח:
הזרם זהה בכל הרכיבים!
הזרם "חייב" לעבור דרך כל הרכיבים כדי להשלים את המעגל.
משמעות:
אין דרך אחרת לזרם - הוא עובר דרך כולם או דרך אף אחד.
חיבור טור = מסלול אחד, זרם זהה בכל הרכיבים.
מאפייני חיבור טור
זרם זהה בכולם
I כולל = I₁ = I₂ = I₃
הזרם שעובר בכל רכיב הוא אותו זרם.
המתחים מתחלקים
V כולל = V₁ + V₂ + V₃
המתח של הסוללה מתחלק בין הרכיבים.
התנגדות מצטברת
R כולל = R₁ + R₂ + R₃
ההתנגדויות מתווספות.
תלות הדדית
אם רכיב אחד מתקלקל ← כל המעגל מפסיק לעבוד!
דוגמה: שתי נורות בטור
מעגל: סוללה 6V, שתי נורות זהות (R = 3Ω כל אחת)
חישוב:
• התנגדות כוללת: R = 3 + 3 = 6Ω
• זרם במעגל: I = V ÷ R = 6 ÷ 6 = 1A
• מתח על כל נורה: V = I × R = 1 × 3 = 3V
מסקנה:
כל נורה מקבלת רק מחצית מהמתח ← הנורות עמומות יותר מאשר אם היו לבד!
חיבור מקביל (Parallel Connection)
מהו חיבור מקביל?
חיבור במקביל הוא תצורת מעגל חשמלי שבה הרכיבים מחוברים בענפים נפרדים זה לזה, כך שכל רכיב מקבל את אותו המתח החשמלי בדיוק ישירות ממקור המתח.
מבנה החיבור:
הסוללה מתחלקת לכמה ענפים מקבילים:
• ענף 1: סוללה ← נורה 1 ← חזרה
• ענף 2: סוללה ← נורה 2 ← חזרה
• ענף 3: סוללה ← נורה 3 ← חזרה
דמיון לכביש:
הרכיבים הם כמו נתיבים מקבילים - כל נתיב עצמאי.
מאפיין מפתח:
המתח זהה על כל הרכיבים!
כל רכיב מקבל את מתח הסוללה המלא.
משמעות:
כל רכיב עובד בנפרד - אם אחד מתקלקל, השאר ממשיכים לעבוד!
חיבור מקביל = מסלולים נפרדים, מתח זהה לכולם.
מאפייני חיבור מקביל
מתח זהה בכולם
V כולל = V₁ = V₂ = V₃
כל רכיב מקבל את אותו מתח כמו הסוללה.
הזרמים מתחלקים
I כולל = I₁ + I₂ + I₃
הזרם הכולל מתחלק בין הענפים.
התנגדות קטנה יותר
1/R כולל = 1/R₁ + 1/R₂ + 1/R₃
ההתנגדות הכוללת קטנה מכל התנגדות בודדת!
עצמאות
כל רכיב עובד בנפרד - תקלה באחד לא משפיעה על השאר!
דוגמה: שתי נורות במקביל
מעגל: סוללה 6V, שתי נורות זהות (R = 3Ω כל אחת)
חישוב:
• מתח על כל נורה: 6V (כמו הסוללה!)
• זרם בכל נורה: I = V ÷ R = 6 ÷ 3 = 2A
• זרם כולל מהסוללה: I = 2 + 2 = 4A
מסקנה:
כל נורה מקבלת את מתח הסוללה המלא ← הנורות בהירות במקסימום!

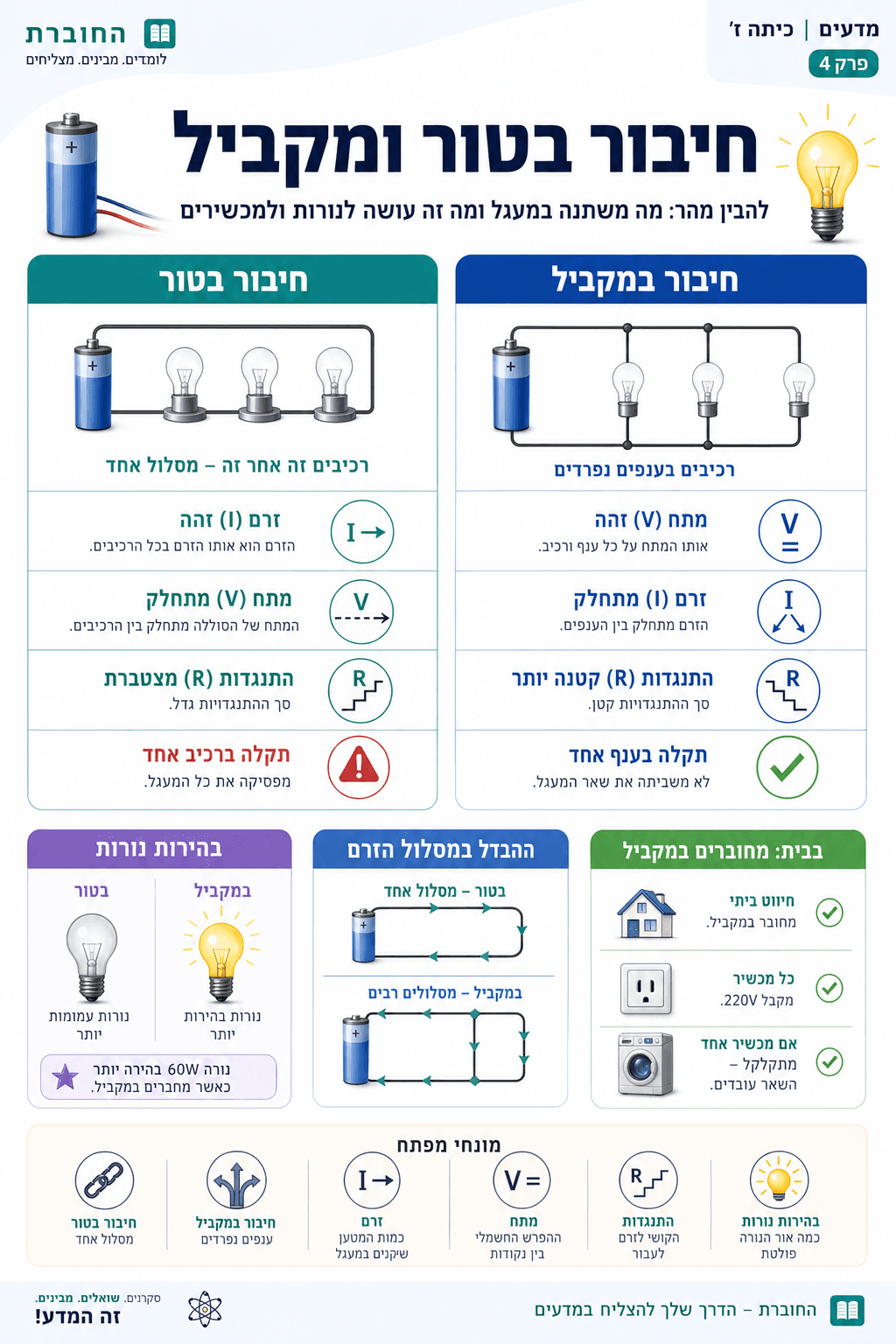

טור מול מקביל - סיכום ההבדלים
חיבור טור
זרם: זהה בכל הרכיבים
מתח: מתחלק בין הרכיבים
התנגדות: מתווספת (R = R₁+R₂+R₃)
תלות: תקלה באחד ← כולם נכשלים
בהירות נורות: עמומות (מתח נמוך)
דוגמה: דוגמה:
שרשרת נורות ישנה, מד מים
חיבור מקביל
מתח: זהה על כל הרכיבים
זרם: מתחלק בין הרכיבים
התנגדות: קטנה יותר (1/R = 1/R₁+1/R₂+1/R₃)
עצמאות: תקלה באחד ← השאר עובדים
בהירות נורות: בהירות מלאה
דוגמה: דוגמה:
חיווט חשמלי בבית, תאורת רחוב
חיבור מקביל עדיף לרוב השימושים!
שאלה לחשיבה
יש לכם שתי נורות: 40W ו-60W. באיזה חיבור (טור או מקביל) הנורה של 60W תהיה בהירה יותר?
הנורה של ה-60W תהיה בהירה יותר בחיבור מקביל, מפני שבמצב זה שתי הנורות מקבלות את מלוא המתח מהמקור באופן עצמאי. בחיבור בטור, לעומת זאת, הנורה החלשה יותר (40W), שהיא בדרך כלל גם בעלת התנגדות גבוהה יותר, תיקח כמות משמעותית של ההספק בעוד שה-60W תהיה עמומה באופן יחסי למתח שעובר דרכה.
זו הסיבה שבבית כל נורה מחוברת במקביל - כדי שכל נורה תפעל בעוצמתה המלאה ובאופן עצמאי!

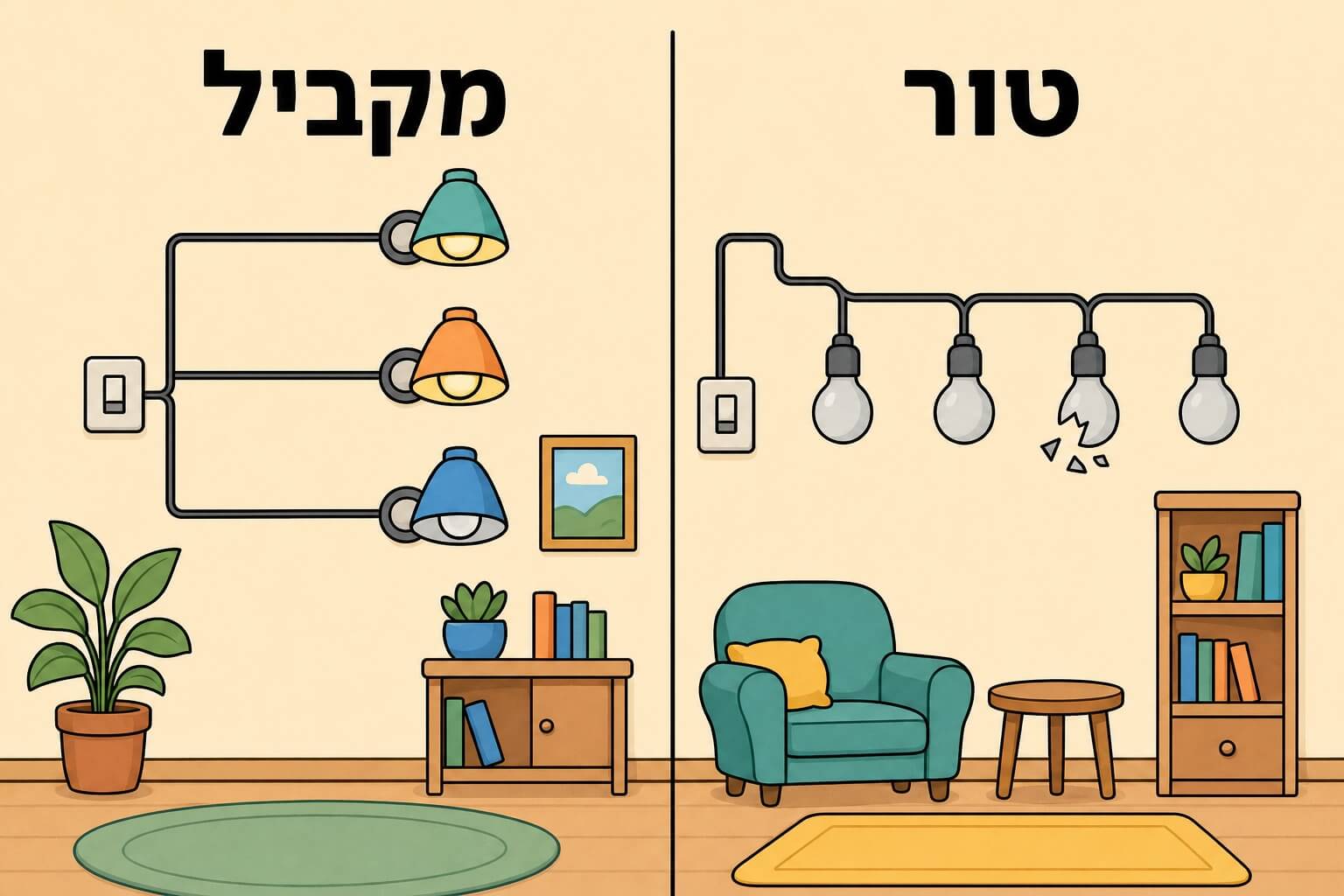

חיווט חשמלי בבית
למה בבית הכל מחובר במקביל?
רשת החשמל הביתית מתוכננת בחיבור מקביל כדי להבטיח שכל מכשיר יקבל את מלוא מתח הרשת באופן עצמאי, וכדי שתקלה באחד המכשירים לא תשבית את שאר מערכת החשמל בבית.
יתרונות החיבור המקביל בבית:
1. מתח קבוע (220V)
• כל שקע ומכשיר מקבל מתח מלא
• לא משנה כמה מכשירים עובדים בו-זמנית
• המקרר, הטלוויזיה והמחשב - כולם ב-220V
2. עצמאות
• אם נורה נשרפת ← רק היא כבה
• אם מכבים מתג בחדר אחד ← רק החדר הזה כבה
• השאר ממשיכים לעבוד!
3. גמישות
• אפשר להדליק כל שילוב של נורות
• אפשר לחבר כמה שרוצים מכשירים (בגבולות הזרם)
• אפשר להוסיף שקעים ללא שינוי המערכת
4. בטיחות
• ניתק אוטומטי ("מגן") יכול לנתק רק ענף בעייתי
• השאר ממשיכים לעבוד
חיבור מקביל הוא הבחירה היחידה לחיווט בבית!
מקומות שבהם רואים טור ומקביל
חיבור טור: מד מים
המים חייבים לעבור דרך מד המים.
חיבור טור מבטיח שכל הזרימה נמדדת.
חיבור טור: נתיך (פיוז)
הנתיך מחובר בטור למעגל.
כשיש זרם חזק מדי, הוא נשרף ומנתק את המעגל.
חיבור מקביל: תאורת רחוב
כל פנס רחוב מחובר במקביל.
אם פנס אחד נכבה, השאר ממשיכים לדלוק.
חיבור מקביל: מערכת שמע ברכב
כל רמקול מחובר במקביל.
כולם מקבלים אותו אות באותו מתח.
איך לזהות טור או מקביל?
כשמסתכלים על סכמה או מעגל:
- טור: הרכיבים בשרשרת אחת - "רכבת"
- מקביל: הרכיבים בענפים נפרדים - כל אחד מחובר ישירות לסוללה
- טור: אם תנתקו רכיב אחד, הכל נפסק
- מקביל: אם תנתקו רכיב אחד, השאר ממשיכים
מה קורה כשמוסיפים רכיב?
בטור:
- ההתנגדות הכוללת עולה
- הזרם יורד
- כל הנורות הופכות עמומות יותר
במקביל:
- ההתנגדות הכוללת יורדת
- הזרם הכולל עולה
- כל נורה נשארת באותה בהירות (מתח מלא)
חיבור טור
רכיבים בשרשרת.
זרם זהה, מתח מתחלק.
חיבור מקביל
רכיבים בענפים נפרדים.
מתח זהה, זרם מתחלק.
בחירת החיבור
בית: מקביל
נתיך: טור
שרשראות נורות לחג (כמו לחנוכה או לחג המולד) הן דוגמה מושלמת להבדל בין חיבור טור למקביל!
שרשראות ישנות (חיבור טור)
בשרשראות ישנות, כל הנורות היו מחוברות בטור:
- יתרון: זול לייצור - רק חוט אחד רציף
- חיסרון: אם נורה אחת נשרפת ← כל השרשרת כבה!
- בעיה: קשה למצוא איזו נורה נשרפה (צריך לבדוק אחת אחת)
- סכנה: אם מישהו מסיר נורה בטעות ← כל השרשרת כבה
שרשראות מודרניות (חיבור מקביל)
שרשראות מודרניות משתמשות בחיבור מקביל (או מקביל חלקי):
- יתרון: אם נורה נשרפת ← רק היא כבה, השאר ממשיכות!
- יתרון: קל לאתר נורה שרופה
- יתרון: אפשר להוסיף/להסיר נורות מבלי להשפיע על השאר
- חיסרון: יקר יותר - צריך יותר חוטים
פשרה: שרשראות מודרניות רבות משתמשות בחיבור מעורב - קבוצות של 3-5 נורות בטור, והקבוצות עצמן מחוברות במקביל. ככה משיגים איזון בין עלות לאמינות!
שאלה לחשיבה
למה בבית כל המכשירים מחוברים במקביל ולא בטור?
בחיבור מקביל כל מכשיר מקבל את המתח המלא (220V) ופועל בעצמאות - אם נורה אחת נשרפת, שאר המכשירים ממשיכים לעבוד. בחיבור טור, כל מכשיר היה מקבל רק חלק מהמתח (עמום יותר), וכשמכשיר אחד מתקלקל - הכל נפסק. לכן מקביל בטוח, יעיל ונוח יותר.
