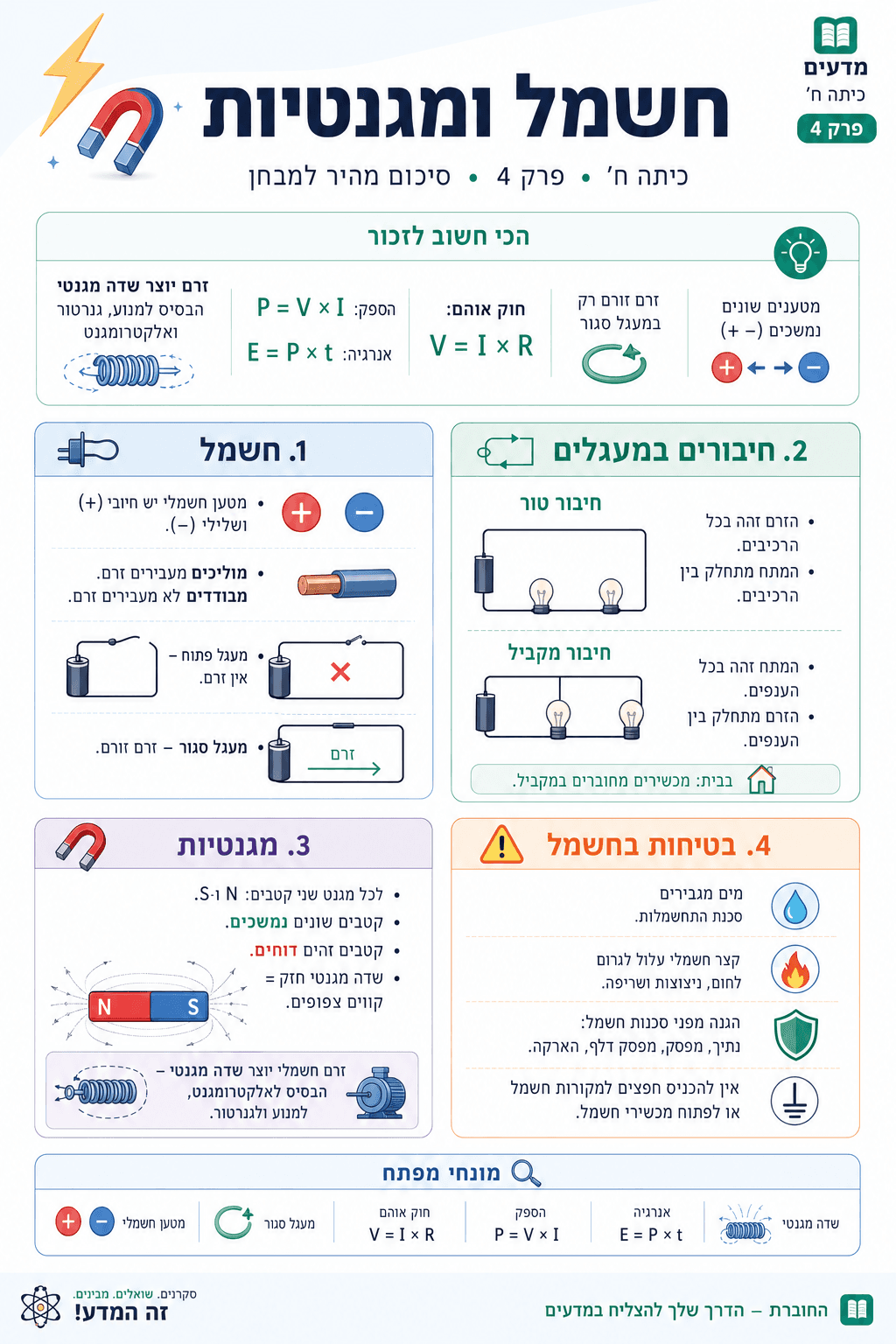

סיכום הפרק: חשמל ומגנטיות
חזרה על כל הנושאים שלמדנו - מטען חשמלי, מעגלים, חוק אוהם, מגנטיות, אלקטרומגנטיות ובטיחות!

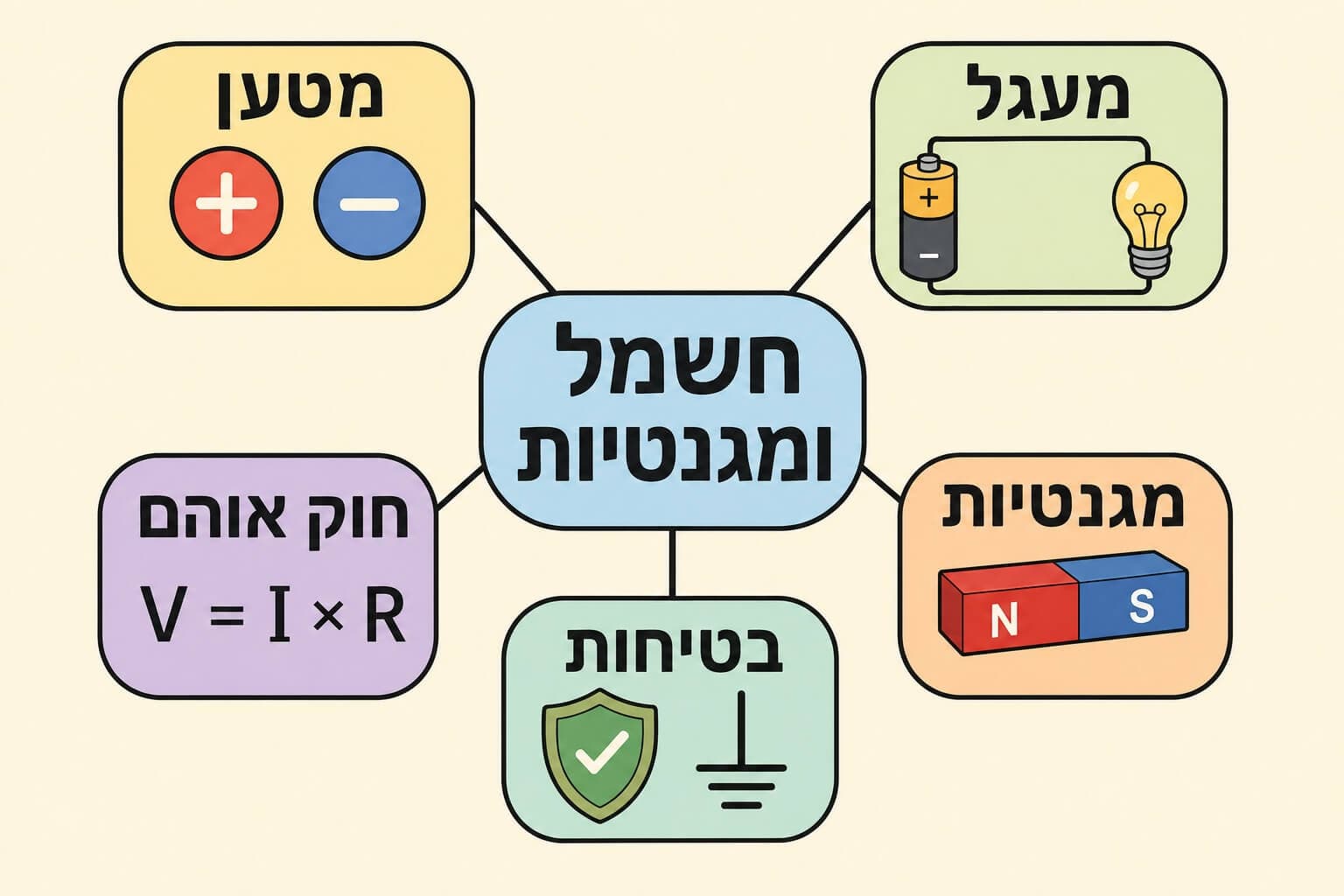

מה למדנו בפרק?
חלק 1: מטען חשמלי וחשמל סטטי
מטען חשמלי
שני סוגי מטען:
• מטען חיובי (+) - פרוטונים
• מטען שלילי (−) - אלקטרונים
חוק יסוד:
• מטענים שונים נמשכים
• מטענים זהים דוחים
חשמל סטטי
הצטברות מטען על גופים.
דוגמאות:
• בלון שנדבק לקיר
• "חשמל" מהשטיח
• ברק בסערה
מוליכים
חומרים שמאפשרים זרימת זרם.
דוגמאות:
• מתכות (נחושת, ברזל)
• גרפיט
• גוף האדם
מבודדים
חומרים שמונעים זרימת זרם.
דוגמאות:
• פלסטיק
• גומי
• זכוכית, עץ יבש
חלק 2: מעגלים חשמליים
מעגל חשמלי
מעגל חשמלי = מסלול סגור שדרכו זורם זרם חשמלי.
רכיבים בסיסיים:
- סוללה - מקור מתח
- חוטים - מעבירים זרם
- נורה/נגד - צורכי אנרגיה
- מתג - פותח/סוגר את המעגל
מעגל סגור ← זרם זורם
מעגל פתוח ← זרם לא זורם
חלק 3: זרם, מתח והתנגדות
שלושת הגדלים החשמליים
| גודל | סימול | יחידה | סימן | משמעות |
|---|---|---|---|---|
| זרם חשמלי | I | אמפר | A | כמות מטען בזמן נתון |
| מתח חשמלי | V | וולט | V | "דחיפה" חשמלית |
| התנגדות | R | אוהם | Ω | התנגדות לזרימה |
* שלושת הגדלים קשורים על ידי חוק אוהם!
חוק אוהם
V = I × R
מתח = זרם × התנגדות
נוסחאות נגזרות:
• I = V ÷ R (חישוב זרם)
• R = V ÷ I (חישוב התנגדות)
משולש אוהם: כסו את הגודל שרוצים למצוא!
חלק 4: חיבור טור ומקביל
טור מול מקביל
חיבור טור
רכיבים בשרשרת - אחד אחרי השני.
מאפיינים:
• זרם זהה: I = I₁ = I₂
• מתח מתחלק: V = V₁ + V₂
• התנגדות מתווספת: R = R₁ + R₂
• תקלה באחד ← כולם נכשלים
דוגמה: שימוש: נתיך, מדוד מים
חיבור מקביל
רכיבים בענפים נפרדים - זה לצד זה.
מאפיינים:
• מתח זהה: V = V₁ = V₂
• זרם מתחלק: I = I₁ + I₂
• התנגדות קטנה: 1/R = 1/R₁ + 1/R₂
• תקלה באחד ← השאר עובדים
דוגמה: שימוש: חיווט בית, תאורה
בבית: כל המכשירים מחוברים במקביל!
חלק 5: הספק ואנרגיה
הספק חשמלי (P)
P = V × I
הספק = מתח × זרם
יחידה: ואט (W)
קצב צריכת האנרגיה - כמה אנרגיה בשנייה.
אנרגיה חשמלית (E)
E = P × t
אנרגיה = הספק × זמן
יחידה: קילוואט-שעה (kWh)
כמות כוללת של אנרגיה שנצרכה.
דוגמה מהירה
מזגן 2000W (2 kW) עובד 5 שעות:
• אנרגיה: E = 2 kW × 5 h = 10 kWh
• עלות: 10 × 0.6 = 6 ש"ח
חלק 6: מגנטיות
מגנט
לכל מגנט שני קטבים:
• קוטב צפוני (N)
• קוטב דרומי (S)
חוק:
• קטבים שונים ← נמשכים
• קטבים זהים ← דוחים
שדה מגנטי
אזור ההשפעה של המגנט.
קווי שדה:
• יוצאים מ-N, נכנסים ל-S
• צפופים = שדה חזק
• דלילים = שדה חלש
חומרים מגנטיים
נמשכים למגנט:
• ברזל
• ניקל
• קובלט
• פלדה
כדור הארץ - מגנט ענק
לכדור הארץ שדה מגנטי.
תפקיד:
• מגן מרוח שמשית
• מאפשר שימוש במצפן
• יוצר זוהר קוטב
חלק 7: אלקטרומגנטיות
הגילוי המדהים
זרם חשמלי יוצר שדה מגנטי!
זה הקשר בין חשמל למגנטיות.
אלקטרומגנט
מגנט שנוצר על ידי זרם חשמלי.
מבנה:
• סליל (חוט כרוך)
• ליבת ברזל (חיזוק)
• מקור זרם
זרם דולק ← מגנט
זרם כבה ← לא מגנט
מנוע חשמלי
חשמל ← תנועה
אלקטרומגנט מסתובב בתוך מגנט קבוע.
שימושים:
מאוורר, מכונת כביסה, רכב, מעלית
גנרטור
תנועה ← חשמל
סיבוב סליל במגנט יוצר זרם.
שימושים:
תחנות כוח, טורבינת רוח, דינמו
חלק 8: בטיחות חשמלית
סכנות חשמל
1. התחשמלות
• זרם עובר דרך הגוף
• 0.1A יכול להרוג
• מים מגבירים סכנה!
2. קצר חשמלי
• חיבור ישיר בין חוטים
• זרם עצום ← חום ← שריפה
אמצעי הגנה
נתיך / מפסק אוטומטי
מתנתק כשזרם גבוה מדי.
מגן זרם דלף
מזהה זרם "בורח" דרך אדם ← מנתק תוך 0.03 שנייה!
הארקה
חיבור למתכת של המכשיר לאדמה. זרם בורח לאדמה במקום דרך האדם.
כללי בטיחות
אל תיגעו בחשמל בידיים רטובות! אל תכניסו עצמים לשקע! רק חשמלאי מוסמך!
נוסחאות חשובות לזכור
טבלת נוסחאות
| נוסחה | משמעות | יחידות |
|---|---|---|
| V = I × R | חוק אוהם | V (וולט), I (אמפר), R (אוהם) |
| I = V ÷ R | חישוב זרם | I (אמפר) |
| R = V ÷ I | חישוב התנגדות | R (אוהם) |
| P = V × I | הספק חשמלי | P (ואט), V (וולט), I (אמפר) |
| E = P × t | אנרגיה חשמלית | E (קילוואט-שעה), P (קילוואט), t (שעות) |
| R טור = R₁ + R₂ + R₃ | התנגדות בטור | R (אוהם) |
| 1/R מקביל = 1/R₁ + 1/R₂ | התנגדות במקביל | R (אוהם) |
טיפים למבחן
כך תצליחו במבחן:
- 1. זכרו את הנוסחאות - V=IR, P=VI, E=Pt
- 2. משולש אוהם - כסו את מה שרוצים למצוא
- 3. טור vs מקביל - זכרו שבטור זרם זהה, במקביל מתח זהה
- 4. יחידות! - תמיד כתבו יחידות בחישובים
- 5. בטיחות - זכרו שמים + חשמל = סכנה גדולה
- 6. תרגלו חישובים - פתרו הרבה דוגמאות
מושגי מפתח לחזרה
חשמל: מטען חשמלי, מוליכים/מבודדים, מעגל סגור/פתוח, זרם, מתח, התנגדות, חוק אוהם, טור, מקביל, הספק, אנרגיה, קילוואט-שעה
מגנטיות: קטבי מגנט (N/S), שדה מגנטי, קווי שדה, חומרים מגנטיים, מצפן, כדור הארץ
אלקטרומגנטיות: זרם יוצר שדה מגנטי, אלקטרומגנט, סליל, ליבת ברזל, מנוע חשמלי, גנרטור
בטיחות: התחשמלות, קצר חשמלי, נתיך, מפסק, מגן דלף, הארקה
חוק אוהם
V = I × R
הבסיס לכל חישובי חשמל!
חשמל ומגנטיות
זרם חשמלי יוצר שדה מגנטי!
הקשר המדהים.
בטיחות
חשמל מסוכן!
תמיד הקפידו על זהירות.
סיימתם את הפרק!
כל הכבוד! למדתם אחד הפרקים החשובים ביותר בפיזיקה.
עכשיו אתם מבינים איך עובדים מכשירי החשמל בבית, איך נוצר החשמל בתחנות הכוח, ואיך להשתמש בחשמל בבטחה.
בהצלחה במבחן! 🎓⚡🧲
שאלה לחשיבה
איך תסכמו בכמה משפטים את הקשר בין חשמל למגנטיות ואת כל מה שלמדנו בפרק?
מטען חשמלי הוא תכונה בסיסית של חומר (+ ו-−). זרם חשמלי זורם במעגל סגור, ולפי חוק אוהם V=I×R. מעגלים מחוברים בטור (זרם זהה) או במקביל (מתח זהה). הספק P=V×I מודד צריכת אנרגיה. זרם חשמלי יוצר שדה מגנטי (אלקטרומגנטיות), מה שמאפשר מנועים וגנרטורים. בטיחות חשמלית מגנה עלינו באמצעות פיוזים, מפסקי פחת והארקה.
משחק חזרה לפרק
במעגל טורי, אם נורה אחת נשרפת, מה יקרה לשאר הנורות?
תרגול מתקדם
מוכנים למבחן המסכם המלא?
עברו לחידון המורחב של הפרק לתרגול מקיף עם 86 שאלות מכל נושאי הלימוד.
