דיאגרמות כוח
איך מציירים ומנתחים את כל הכוחות הפועלים על גוף - הכלי המרכזי בפיזיקה!

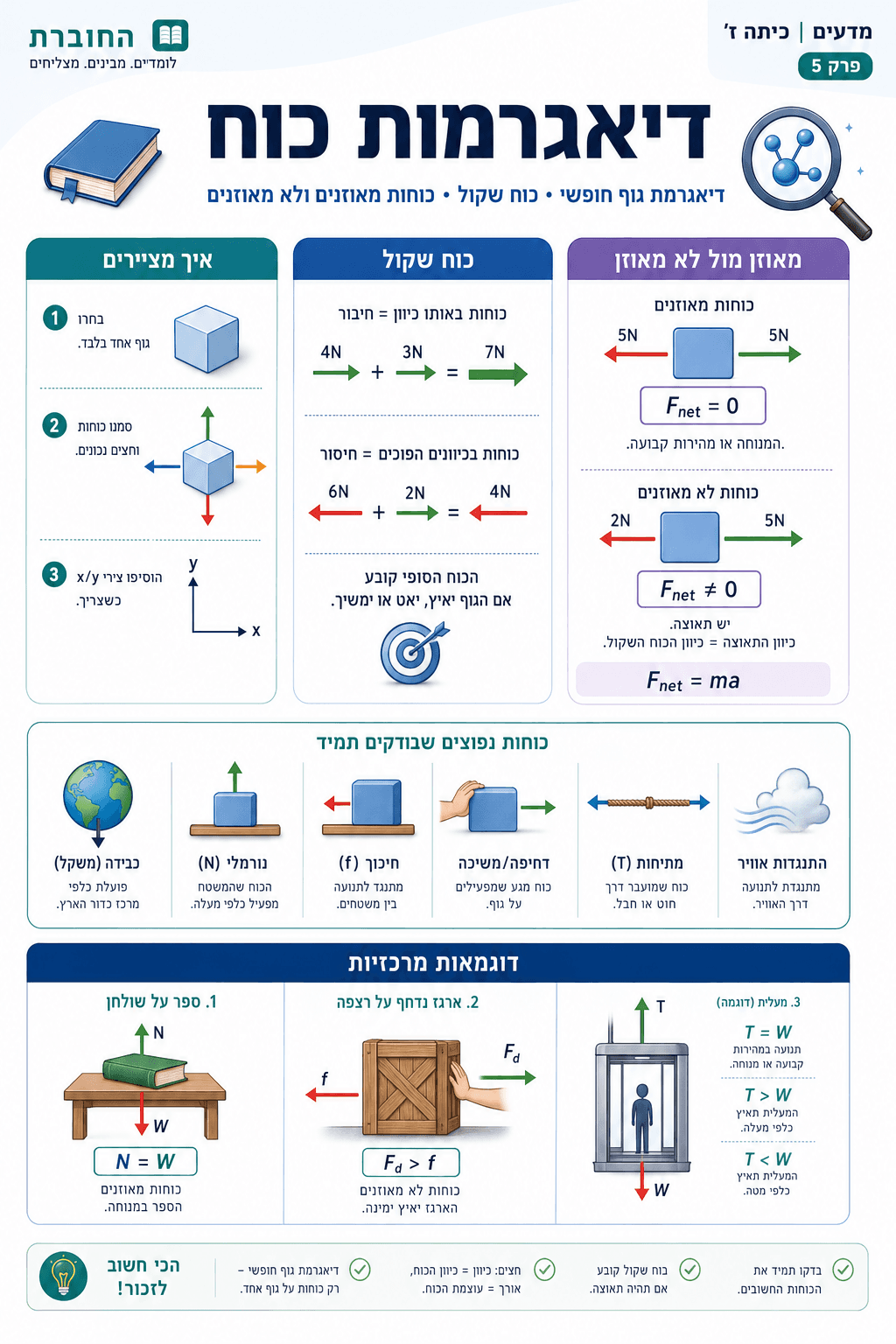

למה צריך דיאגרמות כוח?
מהי דיאגרמת גוף חופשי?
דיאגרמת גוף חופשי (Free Body Diagram) היא ייצוג גרפי פשוט של כל הכוחות הפועלים על גוף מסוים.
איך מציירים דיאגרמת גוף חופשי?
שלב 1: בחירת הגוף
מחליטים על איזה גוף אנחנו מתמקדים. מציירים אותו כנקודה או ריבוע פשוט (לא צריך פרטים מיותרים!).
שלב 2: זיהוי כוחות
מזהים כל כוח שפועל על הגוף:
• כוח כבידה (W או Fg) - תמיד למטה
• כוח נורמלי (N או FN) - ניצב למשטח
• כוח חיכוך (f או Ff) - הפוך לכיוון תנועה
• כוחות דחיפה/משיכה (F או Fp)
• מתיחות חבל (T)
• וכל כוח אחר שרלוונטי
שלב 3: ציור חצים
כל כוח = חץ:
• מתחיל מהגוף (או מרכזו)
• מצביע לכיוון הכוח
• אורך החץ מייצג עוצמה (חץ ארוך = כוח חזק)
• כותבים את השם והעוצמה ליד החץ
שלב 4: מערכת צירים
מציירים צירים (x ימינה, y מעלה) כדי להקל על החישוב.
כללי זהב:
1. מציירים רק כוחות הפועלים על הגוף, לא כוחות שהגוף מפעיל
2. כל כוח חייב להיות מזוהה ומתויג
3. אורך החץ = עוצמה יחסית
דיאגרמה טובה = מחצית מהפתרון של כל בעיה בפיזיקה!
דיאגרמת גוף חופשי
בחר תרחיש ובנה את דיאגרמת הכוחות
דוגמה 1: ספר על שולחן
גוף במנוחה
הכוחות הפועלים:
- כוח כבידה (W): מושך את הספר למטה. W = mg
- כוח נורמלי (N): השולחן דוחף את הספר למעלה
ניתוח:
• שני הכוחות שווים בגודל: N = W
• הכיוונים הפוכים: אחד מעלה, אחד מטה
• הכוח השקול: F_net = N - W = 0
תוצאה: כוחות מאוזנים → הספר במנוחה (חוק ראשון של ניוטון!)

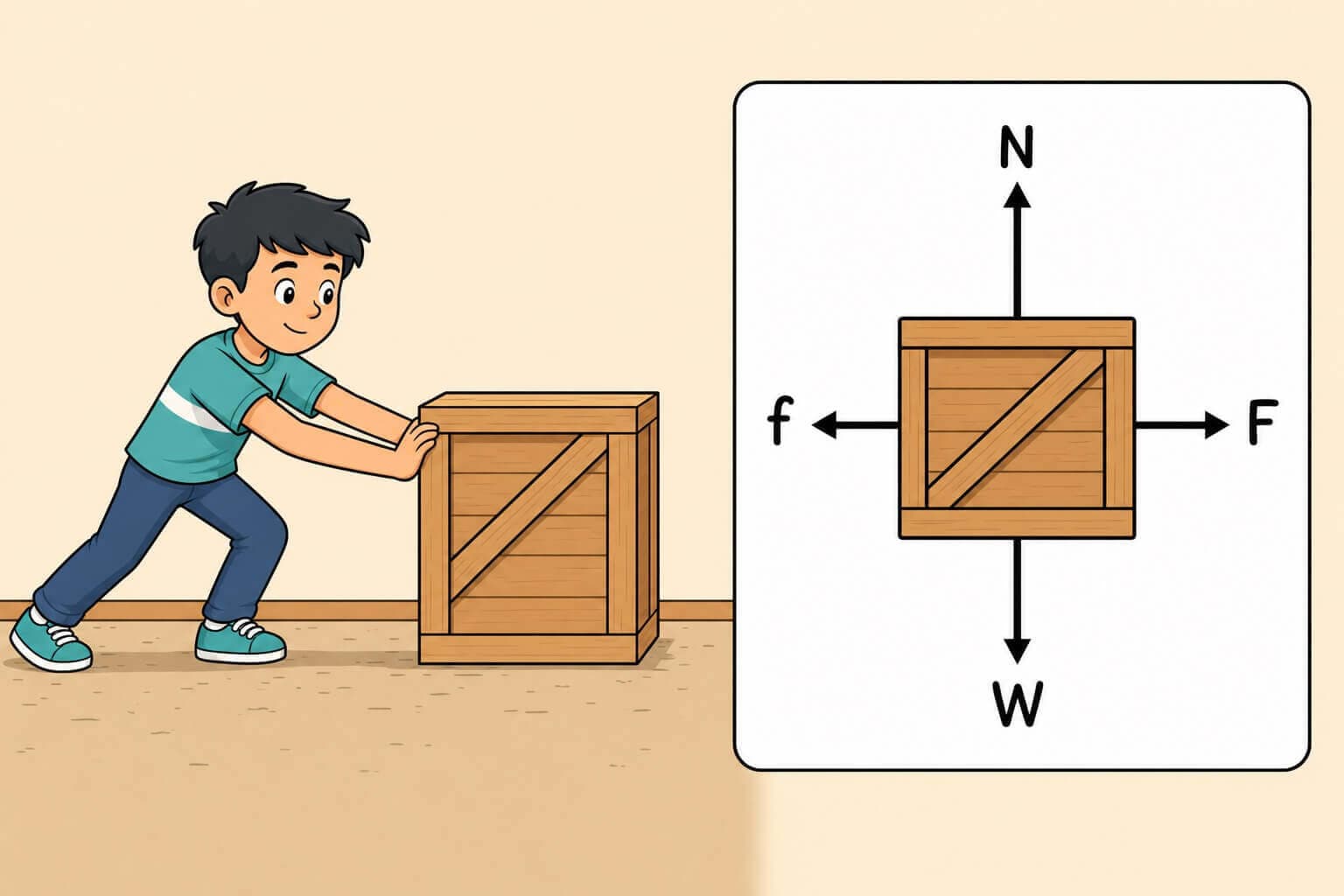

דוגמה 2: ארגז נדחף על רצפה
גוף בתנועה
הכוחות הפועלים:
- כוח כבידה (W): למטה
- כוח נורמלי (N): למעלה
- כוח דחיפה (F): ימינה (קדימה)
- כוח חיכוך (f): שמאלה (מתנגד לתנועה)
ניתוח:
• בציר y (אנכי): N = W → מאוזן
• בציר x (אופקי): F > f → יש כוח שקול ימינה
• הכוח השקול: F_net = F - f
תוצאה: יש כוח שקול ימינה → הארגז מאיץ ימינה!
כוח שקול (Net Force)
כוח שקול (או כוח מסכם) הוא הכוח הסופי המתקבל כשמחברים את כל הכוחות הפועלים על גוף.
איך מחשבים כוח שקול?
כלל 1: כוחות באותו כיוון
כוחות באותו כיוון מתחברים
דוגמה: שני ילדים דוחפים ארגז ימינה
• ילד A: 30 N ימינה
• ילד B: 20 N ימינה
• כוח שקול: 30 + 20 = 50 N ימינה
כלל 2: כוחות בכיוונים הפוכים
כוחות בכיוונים הפוכים מתחסרים
דוגמה: משיכת חבל
• קבוצה A: 100 N ימינה
• קבוצה B: 80 N שמאלה
• כוח שקול: 100 - 80 = 20 N ימינה
כלל 3: כוחות במספר כיוונים
מפרקים לצירים (x ו-y) ומחשבים בנפרד
מקרים מיוחדים:
• F_net = 0 → כוחות מאוזנים → מהירות קבועה (אפס או לא)
• F_net ≠ 0 → כוחות לא מאוזנים → יש תאוצה!
F_net = ΣF
כוח שקול = סכום וקטורי של כל הכוחות
קשר לחוק השני:
F_net = ma
אם יודעים את הכוח השקול, אפשר לחשב תאוצה!
הכוח השקול קובע מה יקרה לגוף - האם הוא יאיץ, יאט, ישנה כיוון, או ימשיך כרגיל.
כוחות מאוזנים לעומת כוחות לא מאוזנים
כוחות מאוזנים
הגדרה: כל הכוחות מבטלים זה את זה → הכוח השקול = 0
מה קורה?
לפי חוק ראשון של ניוטון, הגוף ימשיך במצבו:
• אם היה במנוחה → יישאר במנוחה
• אם היה נע → ימשיך לנוע במהירות קבועה
דוגמאות:
• ספר על שולחן (נח)
• מכונית נוסעת במהירות קבועה
• צנחן בצניחה קבועה (התנגדות אוויר = משקל)
• חללית בחלל עמוק במהירות קבועה
דוגמה: {b}מפתח:{/b} F_net = 0 → a = 0 (אין תאוצה!)
כוחות לא מאוזנים
הגדרה: הכוחות לא מבטלים זה את זה → הכוח השקול ≠ 0
מה קורה?
לפי חוק שני של ניוטון, הגוף מקבל תאוצה:
• F_net = ma → a = F_net / m
• הכיוון של התאוצה = כיוון הכוח השקול
דוגמאות:
• כדור נופל (כבידה > התנגדות אוויר)
• מכונית מאיצה (כוח מנוע > חיכוך)
• אופניים בולמים (חיכוך > כוח רגליים)
• טיל ממריא (דחף > משקל)
דוגמה: {b}מפתח:{/b} F_net ≠ 0 → a ≠ 0 (יש תאוצה!)
זכרו: מהירות קבועה (גם אם גבוהה!) = כוחות מאוזנים. שינוי במהירות = כוחות לא מאוזנים.
דוגמאות לניתוח דיאגרמות כוח
מעלית עולה במהירות קבועה
כוחות:
• מתיחות כבל (T) - מעלה
• משקל (W) - מטה
ניתוח:
המעלית נעה במהירות קבועה → אין תאוצה → כוחות מאוזנים
T = W
המתיחות בכבל שווה למשקל המעלית.
מעלית מאיצה מעלה
כוחות:
• מתיחות כבל (T) - מעלה
• משקל (W) - מטה
ניתוח:
המעלית מאיצה מעלה → יש תאוצה מעלה → כוחות לא מאוזנים
T > W
F_net = T - W = ma
המתיחות גדולה מהמשקל!
גוף על מישור משופע
כוחות:
• משקל (W) - מטה אנכית
• נורמלי (N) - ניצב למישור
• חיכוך (f) - במעלה המישור
ניתוח:
צריך לפרק את W לרכיבים:
• W_∥ - מקביל למישור (גורם להחלקה)
• W_⊥ - ניצב למישור (מאוזן ע"י N)
אם f < W_∥ → הגוף מחליק למטה!
כדור בנפילה חופשית
כוחות:
• משקל (W = mg) - מטה
• התנגדות אוויר (R) - מעלה
שלב 1 - בהתחלה:
R קטן → W > R
F_net = W - R (מטה)
הכדור מאיץ מטה!
שלב 2 - אחרי זמן:
R גדל עם המהירות → R = W
F_net = 0
הכדור נע במהירות סופית קבועה!
שלבי ניתוח בעיה עם דיאגרמת כוח
שלב 1: זיהוי
מה ועל מי?
בחירת הגוף המנותח
זיהוי כל הכוחות הפועלים עליו
שאלה: מי או מה מפעיל כל כוח?
שלב 2: ציור
דיאגרמת גוף חופשי
ציור הגוף כנקודה/ריבוע
ציור חצי כוחות עם כיוונים נכונים
תיוג כל כוח בשם ועוצמה
שלב 3: פירוק
צירים x ו-y
בחירת מערכת צירים נוחה
פירוק כוחות אלכסוניים לרכיבים
חישוב נפרד לכל ציר
שלב 4: חישוב
כוח שקול ותאוצה
חישוב כוח שקול בכל ציר: ΣF
שימוש בחוק השני: F = ma
מציאת התאוצה או כוח לא ידוע
שאלה לחשיבה
מכונית נוסעת במהירות 100 קמ"ש על כביש ישר. הנהג לא לוחץ על דוושת הגז. האם יש כוח שקול על המכונית?
תלוי במצב! יש כאן שני תרחישים אפשריים:
תרחיש 1: המכונית ממשיכה ב-100 קמ"ש
אם המהירות קבועה (לא משתנה):
• אין תאוצה (a = 0)
• לכן הכוח השקול = 0 (F_net = ma = 0)
• כוחות מאוזנים
כוח המנוע (קטן) = חיכוך + התנגדות אוויר
תרחיש 2: המכונית מאטה
אם המהירות יורדת (מאטה):
• יש תאוצה שלילית (איטוי)
• לכן הכוח השקול ≠ 0
• כוחות לא מאוזנים
חיכוך + התנגדות אוויר > כוח המנוע (אפס)
→ F_net לאחור → המכונית מאטה
המסקנה:
במציאות, אם לא לוחצים על הגז, המכונית תמיד מאטה (בגלל חיכוך והתנגדות אוויר) - אז יש כוח שקול לאחור!
זו דוגמה מצוינת לכך שמהירות גבוהה לא אומרת כוח גבוה. מהירות קבועה = כוח שקול אפס!
טיפים לציור דיאגרמות כוח מוצלחות
עצות חשובות:
- פשטות: אל תציירו את הגוף בפירוט - נקודה או ריבוע פשוט מספיקים. אנחנו מעוניינים בכוחות, לא בצורה!
- כל כוח = חץ אחד: כל כוח מיוצג בחץ אחד בלבד. אם יש שני כוחות באותו כיוון, אל תציירו אותם כחץ אחד - הם נפרדים!
- אורך = עוצמה: חץ ארוך יותר = כוח חזק יותר. זה עוזר לראות בבת אחת איזה כוח דומיננטי.
- רק כוחות על הגוף: אל תציירו כוחות שהגוף מפעיל על אחרים - רק כוחות שפועלים עליו!
- תייגו הכל: כל חץ צריך שם (W, N, f, F, T...) ואם אפשר - גם ערך מספרי.
- צירים ברורים: צייר צירי x ו-y ברורים - זה יקל על הפירוק והחישוב.
שגיאות נפוצות
שגיאה 1: "ציור כוח של תנועה"
אין כזה דבר! תנועה היא תוצאה של כוחות, לא כוח בפני עצמו. אל תציירו "חץ של מהירות" כאילו זה כוח.
שגיאה 2: "ציור פעולה ותגובה על אותו גוף"
לא נכון! פעולה ותגובה פועלים על גופים שונים. בדיאגרמת גוף חופשי יש רק כוחות על הגוף המנותח.
שגיאה 3: "השמטת כוחות"
קל לשכוח כוחות כמו חיכוך או התנגדות אוויר. תמיד עברו ברשימה: כבידה? נורמלי? חיכוך? דחיפה? מתיחות? התנגדות אוויר?
שגיאה 4: "כיוון נורמלי שגוי"
כוח נורמלי תמיד ניצב למשטח, לא בהכרח מעלה! על מישור משופע, הנורמלי אלכסוני.
מערכות מורכבות: שני גופים מחוברים
לפעמים צריך לנתח מערכת של כמה גופים מחוברים - למשל, שני ארגזים מחוברים בחבל.
דוגמה: שני ארגזים מחוברים בחבל
ארגז A (10 kg) מחובר בחבל לארגז B (5 kg). דוחפים את A בכוח 45 N.
גישה 1: המערכת כולה
מסה כוללת: 15 kg
כוח חיצוני: 45 N
תאוצה: a = F/m = 45/15 = 3 m/s²
גישה 2: כל גוף בנפרד
על A:
• דחיפה: 45 N ימינה
• מתיחות חבל: T שמאלה
• F_net = 45 - T = m_A × a = 10 × 3 = 30 N
→ T = 15 N
על B:
• מתיחות חבל: T ימינה (15 N)
• F_net = T = m_B × a = 5 × 3 = 15 N ✓
שתי הגישות מגיעות לאותה תוצאה!
כוחות במישור משופע
כשגוף נמצא על מישור משופע (רמפה), צריך לפרק את המשקל לשני רכיבים:
- W_∥ (מקביל למישור) = W × sin(θ) - זה הכוח שגורם לגוף להחליק למטה
- W_⊥ (ניצב למישור) = W × cos(θ) - זה הכוח שלוחץ על המישור (מאוזן ע"י הנורמלי)
הכוח הנורמלי במישור משופע:
N = W_⊥ = W × cos(θ)
לא שווה למשקל המלא!
יישום בחיי היומיום: בלמי ABS
מערכת ABS (Anti-lock Braking System) משתמשת בהבנת דיאגרמות כוח!
הבעיה:
כשבולמים חזק מדי, הגלגלים ננעלים ומחליקים על הכביש. חיכוך של החלקה קטן מחיכוך של גלגול → מרחק בלימה ארוך יותר + איבוד שליטה!
הפתרון - ABS:
המערכת מזהה החלקה ומשחררת את הבלם לרגע, ואז לוחצת שוב - עשרות פעמים בשנייה!
התוצאה: הגלגלים תמיד מתגלגלים (לא מחליקים) → חיכוך מקסימלי → בלימה קצרה ושליטה מלאה.
