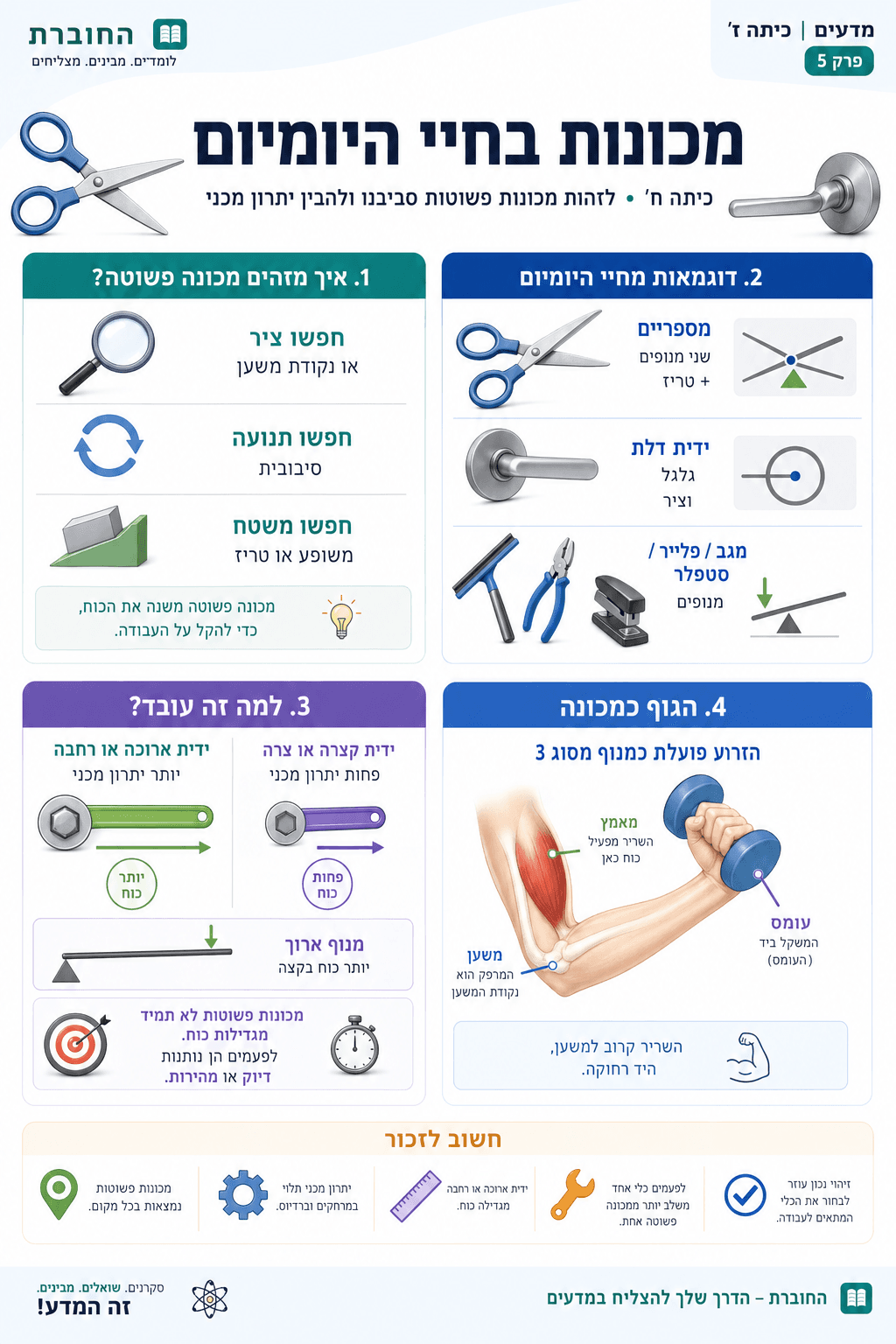

מכונות בחיי היומיום
המכונות הפשוטות מסביבנו - מהמטבח ועד הגינה
מכונות בכל מקום!
מספריים
שני מנופים מסוג 1
ניתוח המכונה:
- סוג: שני מנופים מסוג 1 (נקודת משען באמצע)
- נקודת משען: הברגה שמחברת את שני הלהבים
- מאמץ: הידיים שלוחצות על הטבעות/ידיות
- עומס: החומר הנגזר (נייר, בד, וכו')
יתרון מכני:
MA = מרחק ידיות מהברגה / מרחק להבים מהברגה
למה יש מספריים שונים?
• מספרי מטבח: ידיות ארוכות, להבים קצרים ← MA גדול ← כוח גזירה חזק (עוף, עצמות)
• מספרי תפירה: ידיות קצרות, להבים ארוכים ← MA קטן ← דיוק גבוה, גזירה עדינה
• מספרי גינון: ידיות מאוד ארוכות ← MA עצום ← גזירת ענפים עבים
ידית דלת
גלגל וציר
ניתוח המכונה:
- סוג: גלגל וציר
- הגלגל: הידית החיצונית (או הכפתור העגול)
- הציר: המוט המרכזי שנכנס למנעול
- פעולה: סיבוב הידית ← סיבוב הציר ← פתיחת המנעול
יתרון מכני:
MA = רדיוס ידית / רדיוס ציר
דוגמה: ידית ברדיוס 5 ס"מ, ציר ברדיוס 0.5 ס"מ
MA = 5 / 0.5 = 10
למה לא ידיות קטנות?
ידית גדולה יותר ← רדיוס גדול יותר ← יתרון מכני גבוה ← קל יותר לפתוח!
נסו לפתוח דלת על ידי סיבוב הציר ישירות (בלי ידית) - כמעט בלתי אפשרי!
דוגמאות נוספות לגלגל וציר:
• הגה מכונית
• ידית מברג
• ברז מים
• מחדד עיפרון עם ידית סיבוב
מריצת יד
מנוף מסוג 2
ניתוח המכונה:
- סוג: מנוף מסוג 2 (עומס באמצע)
- נקודת משען: הגלגל/הגלגלים הקדמיים (נוגעים בקרקע)
- עומס: המשא במריצה (אדמה, חול, ארגזים)
- מאמץ: הידיים מושכות למעלה את הידיות
יתרון מכני:
MA = מרחק ידיות מהגלגל / מרחק משא מהגלגל
בדרך כלל MA ≈ 2-3
למה זה עובד טוב?
1. הגלגל נושא חלק מהמשקל
2. המנוף מקל על הרמת החלק שנותר
3. דחיפה קדימה קלה (גלגול במקום הרמה)
התוצאה: אפשר להעביר משקלים של מאות קילוגרמים בקלות!
כלים דומים:
• מזוודה עם גלגלים (עיקרון זהה)
• עגלת קניות
• עגלת תינוק (בעת הטיה)
אטב כביסה
שני מנופים מסוג 1
ניתוח המכונה:
- סוג: שני מנופים מסוג 1 (משען באמצע)
- נקודת משען: הקפיץ המחבר את שני החלקים (באמצע)
- מאמץ: האצבעות לוחצות בקצה העליון
- עומס: הקצוות התחתונים שאוחזים את הכביסה
למה מנוף מסוג 1?
הקפיץ (המשען) נמצא באמצע, בין נקודת הלחיצה (מאמץ) לבין קצוות האחיזה (עומס).
כשלוחצים בקצה העליון ← הקצוות התחתונים נפתחים ← קל להכניס/להוציא בגדים.
כשמשחררים, הקפיץ מחזיר את הקצוות למצב סגור ואוחז בכביסה.
כלים דומים (מנוף מסוג 1):
• זוג מלחציים (פלייר)
• מספריים
• נדנדה
עוד כלים - זהו את המכונה!
סטפלר (מהדק ניירות) 📎
מכונה: מנוף מסוג 2
ניתוח:
• משען: ציר אחורי
• עומס: הסיכה שנדחסת לתוך הניירות
• מאמץ: היד לוחצת למטה
יתרון: לחיצה קלה ← כוח דחיסה חזק ← חיבור הניירות
מפצח אגוזים 🥜
מכונה: מנוף מסוג 1 או 2 (תלוי בסוג)
ניתוח (מסוג 2):
• משען: ציר במפרק
• עומס: האגוז באמצע
• מאמץ: הידיות
יתרון: ידיות ארוכות ← MA גדול ← שבירת קליפה קשה
מגב 🧹
מכונה: מנוף מסוג 3
ניתוח:
• משען: יד אחת מחזיקה למעלה
• מאמץ: יד שנייה באמצע
• עומס: ראש המגב למטה
יתרון: תנועה קטנה באמצע ← תנועה רחבה בקצה ← ניקוי שטח גדול
פותחן קופסאות שימורים 🥫
מכונה: שילוב של גלגל-וציר ומנוף!
ניתוח:
• גלגל וציר: הידית מסובבת גלגל שיניים קטן
• מנוף: הלהב חותך את המכסה
יתרון: סיבוב קל ← כוח חיתוך חזק
זוג מלחציים (פלייר) 🔧
מכונה: שני מנופים מסוג 1
ניתוח:
• משען: ברגה במרכז
• מאמץ: ידיות
• עומס: הלסתות
יתרון: ידיות ארוכות ← כוח אחיזה/חיתוך חזק
רמפה לכיסא גלגלים ♿
מכונה: מישור משופע
ניתוח:
• גובה: למשל 1 מטר
• אורך: 10 מטר
• MA = 10/1 = 10
יתרון: במקום הרמה אנכית (קשה מאוד), דחיפה עדינה במעלה רמפה
גלגל הגה במכונית 🚗
מכונה: גלגל וציר
ניתוח:
• גלגל: הגה (רדיוס ~20 ס"מ)
• ציר: מוט ההגה (רדיוס ~2 ס"מ)
• MA ≈ 10
יתרון: סיבוב קל של ההגה ← כוח סיבוב גדול על הגלגלים
וילון עם גלגלת 🪟
מכונה: גלגלת קבועה
ניתוח:
• MA = 1 (אין הגברה)
• אבל משנה כיוון!
יתרון: משיכה למטה (קלה) במקום דחיפה למעלה (קשה)
איך מזהים מכונות בכלים?
1. חפשו תנועה סיבובית
מנוף או גלגל-וציר?
יש ציר/נקודת משען שסביבה משהו מסתובב?
אם כן - זה כנראה מנוף או גלגל-וציר
שאלו: איפה נקודת המשען? איפה המאמץ? איפה העומס?
2. חפשו משטח בזווית
מישור משופע?
יש משטח שטוח בזווית?
האם הוא מקל על העלאה/הורדה?
דוגמאות: רמפה, כביש הרים, סכין (טריז), מברג (מישור משופע מעוקל)
3. חפשו חבל וגלגל
גלגלת?
יש גלגל שחבל עובר עליו?
האם החבל זז כשמושכים?
שאלו: כמה גלגלות יש? האם הן קבועות או נעות?
4. בדקו יתרון מכני
למה הכלי קל לשימוש?
האם הכלי מקל על העבודה?
באיזה אופן? כוח? כיוון? מרחק?
נסו להעריך: MA גדול או קטן מ-1?
זרוע האדם - מכונה ביולוגית!
הגוף שלנו מלא במכונות פשוטות ביולוגיות! הזרוע היא דוגמה מרתקת.
הזרוע כמנוף מסוג 3:
• משען: המרפק
• מאמץ: שריר הביצפס (מתחבר קרוב למרפק)
• עומס: היד והמשא שהיא מחזיקה (רחוק מהמרפק)
למה מנוף מסוג 3?
השריר קרוב למרפק, היד רחוקה ← MA < 1 ← צריך כוח גדול מהשריר!
אבל היתרון:
• תנועה קטנה של השריר ← תנועה גדולה של היד
• מהירות - היד יכולה לנוע מהר מאוד
• טווח - היד יכולה להגיע רחוק
לכן:
השריר עובד קשה, אבל בתמורה - יד מהירה, זריזה ובעלת טווח ארוך. מושלם לזריקה, אכילה, כתיבה!
מנופים נוספים בגוף:
• הלסת (מנוף מסוג 3 - נשיכה)
• כף הרגל (מנוף מסוג 2 - עמידה על קצות האצבעות)
• הגולגולת על עמוד השדרה (מנוף מסוג 1 - הנהון)
שאלה לחשיבה
בוחרים מברג - יש שניים: אחד עם ידית רחבה ואחד עם ידית צרה. איזה עדיף להברגת בורג קשה?
כאשר מבריגים בורג קשה, עדיף להשתמש במברג עם ידית רחבה מכיוון שהוא פועל על בסיס העיקרון של גלגל וציר בפיזיקה. ככל שרדיוס הידית, שמשמשת כגלגל, גדול יותר לעומת קצה המברג שמשמש כציר, הרי שהיתרון המכני גדל, וקל יותר לבצע את פעולת הסיבוב של ההברגה עצמה.
עקרון דומה: מפתח ברגים עם זרוע ארוכה, הגה מכונית רחב, ידית דלת גדולה - כולם משתמשים ברדיוס גדול להגברת יתרון מכני!
טיפים לזיהוי מכונות בחיי היומיום
איך להיות "בלש מכונות":
- שאלו את עצמכם: "איך הכלי הזה מקל על העבודה?" - התשובה תוביל אתכם למכונה הפשוטה שבבסיס.
- חפשו נקודות סיבוב: רוב הכלים היומיומיים משתמשים במנופים - כל מה שמסתובב סביב נקודה הוא מנוף פוטנציאלי.
- שימו לב למרחקים: ידיות ארוכות = יתרון מכני גדול. זו אינדיקציה חזקה למנוף או גלגל-וציר.
- בדקו שילובים: הרבה כלים משלבים מספר מכונות פשוטות - למשל, פותחן קופסאות (גלגל-וציר + מנוף).
- תהו על העיצוב: כל פרט בעיצוב של כלי הוא מכוון - למה הידית דווקא ארוכה? למה הלהב דווקא כאן? הכל קשור למכונות פשוטות!
משימה לבית: סיור במטבח, בחדר הכלים או בגינה - וזהו מכונות פשוטות!
טבלת זיהוי
צרו טבלה עם העמודות הבאות:
- שם הכלי - למשל, "מספריים"
- סוג המכונה - למשל, "מנוף מסוג 1"
- נקודת משען / ציר - למשל, "הברגה"
- מאמץ - איפה מפעילים כוח
- עומס - מה הכלי עושה
- יתרון מכני משוער - גדול/בינוני/קטן מ-1?
- מדוע הכלי שימושי - מה היתרון שהמכונה נותנת?
דוגמאות לחיפוש
במטבח:
פותחן בקבוקים, מפצח אגוזים, סכין, מזלג, מצקת, מגש תנור (כידית ארוכה), פותחן קופסאות
בחדר הכלים:
פטיש (מנוף!), מברג, מפתח ברגים, מסור, מלקחיים, מקדחה (גלגל-וציר), מזמרה
בגינה:
מזמרת גינון, יעה (מנוף ארוך!), מריצה, גרזן, מעדר
בבית:
ידית דלת, ברז, מתג אור, וילון עם גלגלת, מזוודה עם גלגלים
אתגר נוסף:
נסו למצוא כלי שמשלב שתי מכונות פשוטות או יותר! לדוגמה:
• פותחן קופסאות - גלגל-וציר + מנוף
• אופניים - גלגלות (שרשרת) + גלגל-וציר (הגה) + מנופים (בלמים)
• מספריים עם קפיץ - מנופים + קפיץ (מכונה פשוטה נוספת!)
שאלה לחשיבה
מספריים הם שילוב של איזו מכונה פשוטה? ואיך זה עוזר לנו לחתוך?
מספריים הם שילוב של שני מנופים שהציר ביניהם הוא נקודת האחיזה. כשלוחצים על הידיות (מרחק גדול מהציר), נוצר כוח חזק יותר בלהבים (מרחק קטן מהציר). זה היתרון המכני - מפעילים כוח קטן על מרחק גדול ומקבלים כוח גדול על מרחק קטן. בנוסף, הלהבים פועלים כטריז שמפריד את החומר.
