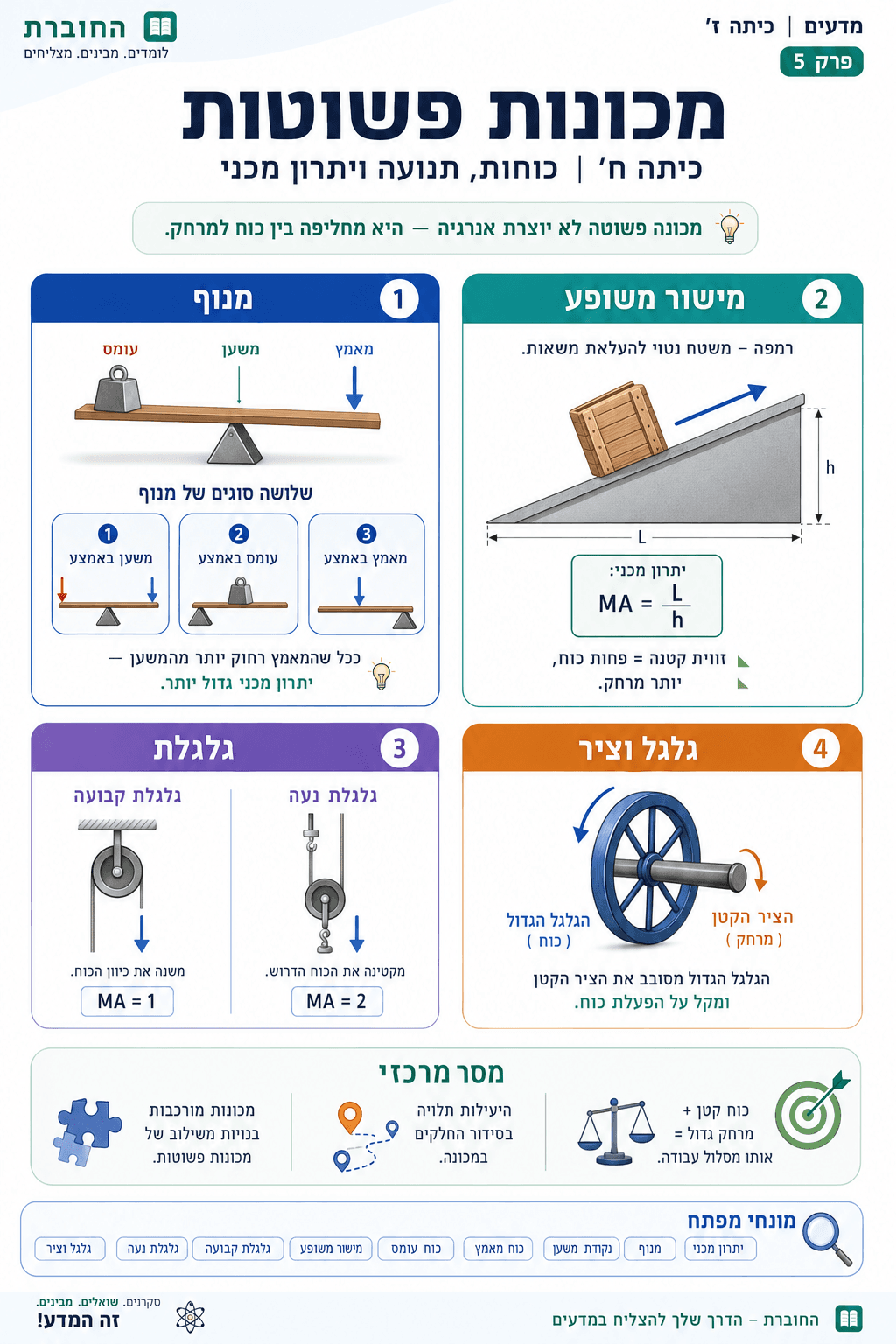

מכונות פשוטות
איך לעשות עבודה קשה בקלות - סודות המנוף, המישור המשופע והגלגלת
מה זה מכונה פשוטה?
מנוף
מישור משופע
גלגלת
יתרון מכני (Mechanical Advantage)
יתרון מכני הוא המספר שמראה כמה פעמים המכונה מגדילה את הכוח. זה המדד המרכזי של יעילות מכונה פשוטה.
הגדרה:
יתרון מכני (MA) = כוח פלט / כוח קלט
או:
MA = F_out / F_in
• F_out - הכוח שהמכונה מפעילה על המשא (כוח פלט)
• F_in - הכוח שאנחנו מפעילים על המכונה (כוח קלט)
משמעות:
• MA = 2 → המכונה מכפילה את הכוח פי 2
• MA = 5 → המכונה מכפילה את הכוח פי 5
• MA = 1 → אין הגברה (אבל אולי יש יתרון אחר, כמו שינוי כיוון)
דוגמה:
מנוף שבו אני מפעיל כוח של 100 N, והמנוף מפעיל 500 N על סלע:
MA = F_out / F_in = 500 / 100 = 5
המנוף מגביר את הכוח פי 5!
אבל תשלמו "מחיר":
כדי לקבל כוח גדול יותר, צריך לעבור מרחק ארוך יותר.
לדוגמה: אם המנוף מגביר כוח פי 5, אתם תצטרכו לדחוף את המנוף מרחק שהוא פי 5 מהמרחק שהסלע זז.
חוק שימור אנרגיה:
עבודה (אנרגיה) קלט = עבודה פלט
F_in × d_in = F_out × d_out
יתרון מכני:
MA = F_out / F_in
או:
MA = d_in / d_out
(מרחק שאתם עוברים / מרחק שהמשא עובר)
אין ארוחות חינם! מכונה פשוטה לא יוצרת אנרגיה - היא רק מחליפה בין כוח למרחק.

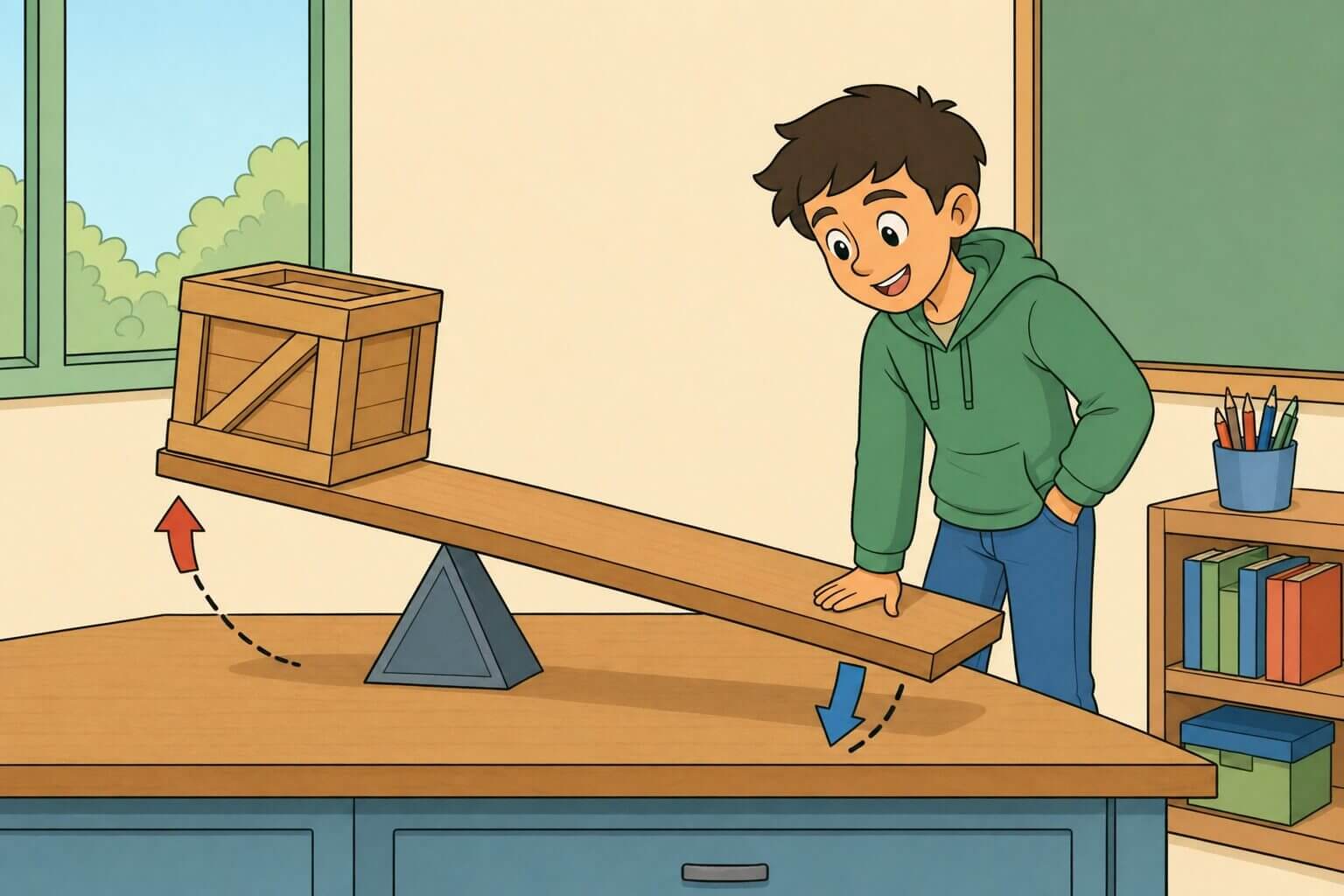

מנוף (Lever)
מנוף הוא מוט נוקשה שמסתובב סביב נקודת משען (ציר). זו אחת המכונות הפשוטות העתיקות והשימושיות ביותר!
חלקי המנוף:
1. נקודת משען (Fulcrum) - הנקודה שסביבה המנוף מסתובב
2. כוח מאמץ (Effort) - הכוח שאנחנו מפעילים
3. כוח עומס (Load) - המשקל שרוצים להרים
שלושה סוגי מנופים:
מנוף מסוג 1:
נקודת המשען בין המאמץ לעומס
דוגמאות:
• נדנדה
• מספריים
• מפצח אגוזים
• מנוף לסילוק אבנים
סכמה: [מאמץ] ← [משען] ← [עומס]
מנוף מסוג 2:
העומס בין נקודת המשען למאמץ
דוגמאות:
• מריצת יד (wheelbarrow)
• פותחן בקבוקים
• מפסק דלת
• מפצח אגוזים מסוג אחר
סכמה: [משען] ← [עומס] ← [מאמץ]
מנוף מסוג 3:
המאמץ בין נקודת המשען לעומס
דוגמאות:
• מלקחיים
• זרוע אדם (המרפק = משען, השריר = מאמץ, היד = עומס)
• מקל דיג
סכמה: [משען] ← [מאמץ] ← [עומס]
חישוב יתרון מכני במנוף:
MA = מרחק מאמץ ממשען / מרחק עומס ממשען
ככל שהמאמץ רחוק יותר מנקודת המשען, היתרון המכני גדול יותר!
יתרון מכני במנוף:
MA = d_effort / d_load
כאשר:
• d_effort = מרחק נקודת המאמץ מהמשען
• d_load = מרחק העומס מהמשען
המנוף הוא שימוש חכם במומנט - מרחק ארוך מהמשען יוצר מומנט גדול עם כוח קטן!
המנוף
0/6הנח משקולות בחופשיות על המנוף ובדוק מה קורה
גרור משקולת אל המנוף:
מנוף מסוג 1
משען באמצע
מבנה:
מאמץ — [משען] — עומס
יתרון:
יכול לתת יתרון מכני גדול אם המאמץ רחוק מהמשען
דוגמאות:
• נדנדה
• מספריים
• מנוף סילוק סלעים
• מפצח אגוזים
מנוף מסוג 2
עומס באמצע
מבנה:
[משען] — עומס — מאמץ
יתרון:
תמיד נותן יתרון מכני > 1
דוגמאות:
• מריצת יד
• פותחן בקבוקים
• מפסק דלת
• הדום אגוזים
מנוף מסוג 3
מאמץ באמצע
מבנה:
[משען] — מאמץ — עומס
"חיסרון":
MA < 1 - דורש יותר כוח!
אבל: מגדיל מהירות ומרחק
דוגמאות:
• זרוע אדם
• מלקחיים
• מקל דיג
מישור משופע (Inclined Plane)
מישור משופע הוא משטח שטוח בזווית - כמו רמפה. הוא מקל על העלאת משאות כבדים!
איך זה עובד?
במקום להרים ארגז אנכית (כוח גדול, מרחק קצר), דוחפים אותו במעלה רמפה (כוח קטן יותר, מרחק ארוך יותר).
יתרון מכני של מישור משופע:
MA = אורך המישור / גובה המישור
או:
MA = L / h
דוגמה:
רמפה באורך 6 מטר עולה לגובה 2 מטר:
MA = 6 / 2 = 3
הרמפה מפחיתה את הכוח הנדרש פי 3!
המחיר:
צריך לדחוף את הארגז מרחק של 6 מטר (במקום 2 מטר אנכית).
זווית המישור:
• זווית קטנה (מתון) → יתרון מכני גדול, אבל מרחק ארוך
• זווית גדולה (תלול) → יתרון מכני קטן, מרחק קצר
יישומים:
• רמפות לכיסאות גלגלים
• כבישי הרים עם עיקולים (במקום ישר למעלה)
• מסוע בשדה תעופה
• גרם מדרגות (מישור משופע "מדורג")
יתרון מכני:
MA = L / h
L = אורך הרמפה
h = גובה הרמפה
מישור משופע לא מפחית את העבודה (אנרגיה), אבל הוא מפזר אותה על מרחק גדול יותר - קל יותר!
גלגלת (Pulley)
גלגלת היא גלגל עם חריץ שדרכו עובר חבל. היא משנה כיוון של כוח או מגדילה אותו.
סוגי גלגלות:
1. גלגלת קבועה (Fixed Pulley):
הגלגלת מחוברת לתקרה/מוט ולא זזה.
• יתרון מכני: MA = 1 (אין הגברה)
• יתרון: משנה כיוון הכוח - קל יותר למשוך למטה מאשר להרים למעלה!
• דוגמה: דגל על תורן, וילון
2. גלגלת נעה (Movable Pulley):
הגלגלת מחוברת למשא וזזה איתו.
• יתרון מכני: MA = 2 (הכוח מוכפל פי 2!)
• סיבה: שני חלקי החבל תומכים במשא
• מחיר: צריך למשוך פי 2 מהמרחק
3. מערכת גלגלות (Compound Pulley):
שילוב של גלגלות קבועות ונעות.
• יתרון מכני: MA = מספר חלקי החבל התומכים במשא
• דוגמה: 4 חלקי חבל → MA = 4
חישוב יתרון מכני:
ספרו כמה חלקי חבל תומכים במשא (לא כולל החבל בידכם).
מספר זה = יתרון מכני!
יתרון מכני בגלגלת:
MA = מספר חלקי חבל התומכים במשא
או:
MA = מרחק שמשכתם / מרחק שהמשא עלה
גלגלות מאפשרות להרים משאות כבדים עם כוח קטן - בתמורה למשיכת חבל למרחק ארוך!
גלגל וציר (Wheel and Axle)
גלגל וציר הם שני גלגלים (גדול וקטן) המחוברים ומסתובבים ביחד סביב אותו ציר.
עיקרון הפעולה:
כשמסובבים את הגלגל הגדול, הציר הקטן מסתובב באותה מהירות זוויתית. אבל המרחק שעוברת נקודה על הגלגל הגדול ארוך יותר - לכן הכוח קטן יותר.
יתרון מכני:
MA = רדיוס גלגל / רדיוס ציר
דוגמאות:
• הגה מכונית: ההגה (גלגל גדול) מסובב את הציר הקטן שמחובר לגלגלים
• ידית דלת: הידית הארוכה ("גלגל") מסובבת ציר קטן במנעול
• מברג: הידית הרחבה (גלגל) מסובבת את הציר הדק
• בקבוק: הפקק הרחב קל יותר לסובב מאשר פקק צר
דוגמה חישובית:
הגה ברדיוס 20 ס"מ מסובב ציר ברדיוס 2 ס"מ:
MA = 20 / 2 = 10
ההגה מקל על הסיבוב פי 10!
מכונות פשוטות בחיי היומיום
מספריים - מנוף כפול
סוג: שני מנופים מסוג 1
איך זה עובד:
• הברגה באמצע = נקודת משען
• האצבעות = כוח מאמץ
• הלהבים = כוח עומס
ככל שאוחזים רחוק יותר מהברגה, היתרון המכני גדול יותר - קל יותר לגזור!
פותחן בקבוקים - מנוף מסוג 2
איך זה עובד:
• קצה הפותחן תחת הפקק = משען
• הפקק = עומס
• היד מושכת למעלה = מאמץ
היד רחוקה מהמשען → יתרון מכני גדול → פותחים בקלות!
מריצת יד - מנוף מסוג 2
איך זה עובד:
• הגלגל הקדמי = משען
• המשא בתוך המריצה = עומס
• הידיות = מאמץ
הידיות רחוקות מהגלגל → MA גדול → קל להרים משקל גדול!
כביש הרים - מישור משופע
כביש שעולה להר בעיקולים במקום ישר.
למה?
עיקולים = מסלול ארוך יותר → זווית מתונה יותר → יתרון מכני גדול יותר
מכונית צריכה פחות כוח לעלות!
שאלה לחשיבה
ארכימדס אמר: "תנו לי נקודת משען ומנוף מספיק ארוך, ואזיז את העולם!" האם זה באמת אפשרי?
תיאורטית - כן! מעשית - לא.
התיאוריה:
עם מנוף ארוך מספיק, אפשר להשיג יתרון מכני עצום.
משקל כדור הארץ: 60,000,000,000,000,000,000,000,000 ק"ג
נניח שארכימדס יכול לדחוף 100 ק"ג.
כדי "להזיז" את כדור הארץ 1 מטר, הוא יצטרך:
MA = 60,000,000,000,000,000,000,000,000 / 100
MA = 600,000,000,000,000,000,000,000
המשמעות:
המנוף צריך להיות ארוך פי 600 טריליון טריליון מהמרחק שארכימדס רוצה להזיז את כדור הארץ.
אם רוצה להזיז את כדור הארץ 1 מטר, ארכימדס יצטרך לדחוף את המנוף 600 טריליון טריליון מטר - מרחק שהוא מיליוני שנות אור!
זה יקח לו... נצח.
המסקנה:
הפיזיקה נכונה, אבל המימוש בלתי אפשרי מבחינה מעשית. זו דרך של ארכימדס לומר: מנוף יכול הכל - אם רק תיתן לו מספיק יתרון מכני!
המשפט המפורסם הזה מדגים את עוצמת המנוף - מכונה פשוטה שיכולה, עקרונית, להזיז כל משקל!
עקרונות חשובים במכונות פשוטות
דברים שחשוב לזכור:
- אין ארוחות חינם: מכונה פשוטה לא יוצרת אנרגיה. אם מקבלים יתרון בכוח, משלמים במרחק (ולהיפך).
- חוק שימור אנרגיה: עבודה קלט = עבודה פלט (בהתעלם מחיכוך). F_in × d_in = F_out × d_out.
- חיכוך מפחית יעילות: בפועל, תמיד יש חיכוך - לכן העבודה שמקבלים קטנה יותר מהעבודה שמשקיעים. אין מכונה עם יעילות 100%.
- יתרון מכני < 1 גם שימושי: מנוף מסוג 3 דורש יותר כוח, אבל מאפשר מהירות ומרחק גדולים יותר (כמו בזרוע האדם).
- שילוב מכונות: מכונות מורכבות (כמו אופניים) הן שילוב של מספר מכונות פשוטות. היתרון המכני הכולל = מכפלת היתרונות של כל מכונה.
הפירמידות - הישג הנדסי עתיק
איך המצרים הקדמונים בנו את הפירמידות בלי טכנולוגיה מודרנית? הם השתמשו במכונות פשוטות!
- מישורים משופעים: בנו רמפות מסביב לפירמידה כדי להעלות אבנים כבדות (כל אחת עד 2.5 טון!)
- מנופים: השתמשו במוטות ארוכים כדי להרים ולמקם אבנים במדויק
- גלילים (רולר): העבירו אבנים על גלילי עץ כדי להפחית חיכוך
- גלגלות: ייתכן ששימשו להרמת אבנים (יש עדויות ארכיאולוגיות)
הפירמידה הגדולה של גיזה מכילה כ-2.3 מיליון אבני אבן! המצרים בנו אותה עם כוח אדם, חכמה ומכונות פשוטות.
ארכימדס - גאון המכונות הפשוטות
ארכימדס (287-212 לפנה"ס) היה מתמטיקאי ומהנדס יווני שתרם רבות להבנת מכונות פשוטות.
המצאותיו:
• בורג ארכימדס: התקן להעלאת מים (שילוב של מישור משופע מעוקל)
• מנופים צבאיים: במצור על סירקוזה, השתמש במנופים ענקיים כדי להפיל ספינות רומאיות!
• מערכות גלגלות: הראה איך להרים עומסים כבדים עם כוח קטן
המשפט שלו על הזזת העולם ("תנו לי נקודת משען..."}) מראה שהוא הבין לעומק את עוצמת המנוף!
מכונות מורכבות - שילוב של מכונות פשוטות
כל מכונה מורכבת (רכב, מנוף, אופניים) היא שילוב של מכונות פשוטות.
אופניים - מכונה מורכבת מרתקת
אופניים מכילים מספר מכונות פשוטות:
- גלגל וציר: ההגה (גלגל גדול) שולט בגלגל הקדמי (ציר קטן)
- מנופים: הבלמים הם מנופים - לוחצים על הידית (מאמץ), הכבל מושך (עומס)
- גלגלות: שרשרת על גלגלי שיניים - העברת כוח מהדוושות לגלגל האחורי
- מנוף (שוב): הדוושות עצמן הן מנופים - הרגל דוחפת, הציר מסתובב
גלגלי שיניים (Gears):
שילוב של גלגלים שונים מאפשר לשנות את היתרון המכני:
• גלגל שיניים גדול מלפנים + קטן מאחור = יתרון במהירות (מישורים)
• גלגל שיניים קטן מלפנים + גדול מאחור = יתרון בכוח (עליות)
