בטיחות בדרכים

הקשר בין אנרגיית תנועה לסכנה בכבישים

shieldפיזיקה מצילה חיים

הבנת אנרגיית התנועה וחוק שימור האנרגיה חיונית להבנת הסכנות בכביש. מכונית במהירות גבוהה מחזיקה אנרגיה עצומה שחייבים לספוג בעת עצירה. בשיעור זה נבין מדוע מהירות מופרזת כל כך מסוכנת, ואיך מערכות בטיחות מפחיתות נזק.

stop-signמרחק עצירה

טוען סימולציה...

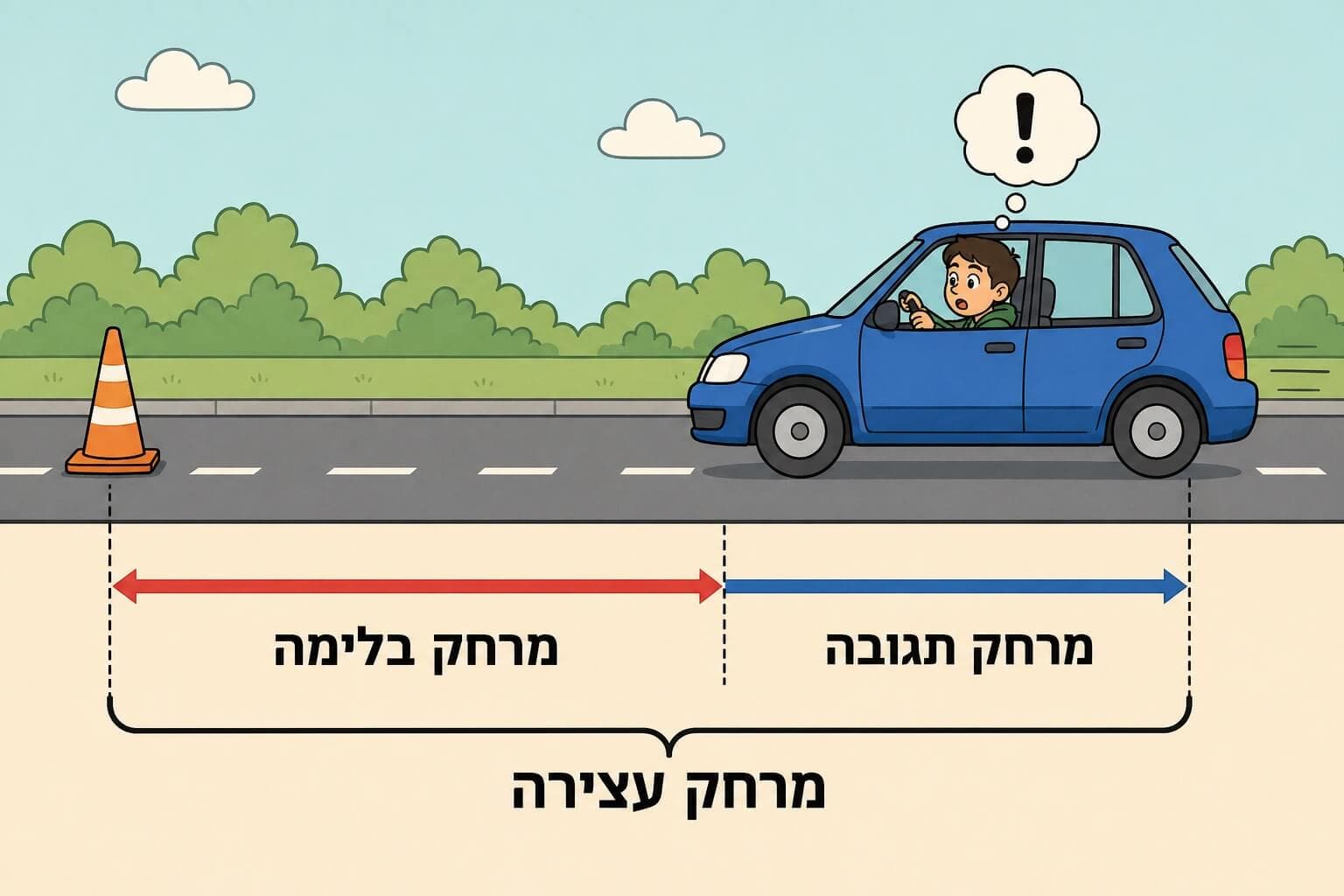

מרחק עצירה = מרחק תגובה + מרחק בלימה

מרחק תגובה: המרחק שהרכב עובר מהרגע שהנהג מבחין בסכנה ועד שרגלו לוחצת על הבלם (כ-1 שנייה).

מרחק בלימה: המרחק מרגע לחיצת הבלם ועד עצירה מלאה.

brainמרחק תגובה

מרחק התגובה תלוי במהירות הנסיעה ובזמן התגובה של הנהג. בזמן התגובה (כ-1 שנייה) הרכב ממשיך לנוע ללא בלימה.

calculatorחישוב מרחק תגובה

מרחק תגובה = מהירות x זמן תגובה

ב-50 קמ"ש = 14 מ'/שנ': מרחק תגובה = 14 x 1 = 14 מ'
ב-100 קמ"ש = 28 מ'/שנ': מרחק תגובה = 28 x 1 = 28 מ'

מרחק תגובה עולה ביחס ישר למהירות.

alert-triangleמרחק בלימה

מרחק הבלימה תלוי באנרגיית התנועה שצריך לספוג. כיוון ש-Ek = 0.5mv^2, מרחק הבלימה עולה עם ריבוע המהירות.

alert-triangleהכפלת מהירות = פי 4 מרחק בלימה!

ב-50 קמ"ש: מרחק בלימה כ-12 מ'
ב-100 קמ"ש: מרחק בלימה כ-50 מ' (לא 24 מ'!)

המהירות הוכפלה פי 2, אבל מרחק הבלימה גדל פי 4!
זה בגלל ריבוע המהירות בנוסחת אנרגיית התנועה.

roadטבלת מרחקי עצירה

מרחק עצירה לפי מהירות (כביש יבש, זמן תגובה 1 שנ')

מהירותמרחק תגובהמרחק בלימהמרחק עצירה כולל
50 קמ"ש14 מ'12 מ'26 מ'
80 קמ"ש22 מ'32 מ'54 מ'
100 קמ"ש28 מ'50 מ'78 מ'
120 קמ"ש33 מ'72 מ'105 מ'

* מרחק הבלימה עולה עם ריבוע המהירות! ב-120 קמ"ש, מרחק העצירה הכולל הוא כמעט אורך מגרש כדורגל.

alert-triangleגורמים שמגדילים מרחק עצירה

גורמי סכנה

speedometer
מהירות גבוהה

Ek עולה עם ריבוע המהירות. פי 2 מהירות = פי 4 מרחק בלימה!

droplet
כביש רטוב

חיכוך נמוך יותר בין הצמיגים לכביש. מרחק בלימה גדל פי 2-3.

warning
צמיגים שחוקים

פחות אחיזה = פחות חיכוך = הבלמים פחות יעילים.

ban
הסחת דעת

שימוש בטלפון מגדיל את זמן התגובה מ-1 שנ' ל-2-3 שניות. זה מכפיל את מרחק התגובה!

warningדוגמה: הסחת דעת מטלפון

warningהשפעת הטלפון על מרחק העצירה

ב-90 קמ"ש (25 מ'/שנ')

נהג רגיל (זמן תגובה 1 שנ'): מרחק תגובה = 25 מ'
נהג עם טלפון (זמן תגובה 2.5 שנ'): מרחק תגובה = 62.5 מ'

הנהג עם הטלפון עובר 37.5 מ' נוספים לפני שבכלל מתחיל לבלום! זה יכול להיות ההבדל בין חיים למוות.

shieldמערכות בטיחות

מערכות בטיחות ברכב פועלות על עיקרון פיזיקלי אחד: לפזר את הכוח על שטח גדול יותר ועל זמן ארוך יותר. כך הפגיעה בגוף פחותה.

shield

חגורת בטיחות

מה עושה:
מפזרת את כוח הבלימה על שטח גדול (חזה, כתפיים, מותניים).

למה:
מונעת מהנוסע להיזרק קדימה ולפגוע בשמשה, בהגה, או בנוסע שלפניו.

הכוח:
מגדילה את זמן העצירה של הגוף, ולכן מקטינה את הכוח.

air-pad

כרית אוויר

מה עושה:
נפתחת ברגע ההתנגשות ומאיטה את עצירת הגוף.

למה:
מגדילה את זמן העצירה מאלפיות שנייה למאיות שנייה.

הכוח:
הכוח על הגוף = אנרגיה / מרחק. מרחק עצירה גדול יותר = כוח קטן יותר.

collision

אזור קריסה של הרכב

מה עושה:
החלק הקדמי של הרכב מתקפל בהתנגשות.

למה:
סופג חלק ניכר מהאנרגיה הקינטית. ההתקפלות מגדילה את מרחק העצירה של תא הנוסעים.

התוצאה:
הנוסעים חווים כוח קטן יותר.

shield

מושב בטיחות לילדים

מה עושה:
מתאים את מערכת הבטיחות לגוף קטן.

למה:
חגורה רגילה לא מתאימה לילדים - היא עוברת על הצוואר במקום על החזה.

התוצאה:
הכוח מתפזר נכון על גופו הקטן של הילד.

calculatorהקשר המתמטי: מהירות ← סכנה

אנרגיית תנועה של מכונית 1,500 ק"ג

מהירותEk (ג'ול)יחס ל-50 קמ"ש
50 קמ"ש (14 מ'/שנ')147,000x1
60 קמ"ש (17 מ'/שנ')217,000x1.5
80 קמ"ש (22 מ'/שנ')363,000x2.5
100 קמ"ש (28 מ'/שנ')588,000x4
120 קמ"ש (33 מ'/שנ')817,000x5.6

* עלייה ממהירות עירונית (50) למהירות כביש מהיר (100) = פי 4 אנרגיה = פי 4 נזק בהתנגשות.

calculatorחישוב מרחק עצירה

calculatorתרגילי חישוב

תרגיל 1

רכב נוסע ב-90 קמ"ש (25 מ'/שנ'). זמן תגובה: 1 שנ'.

מרחק תגובה = 25 x 1 = 25 מ'
מרחק בלימה (בערך) = v^2 / 20 = 625 / 20 = 31 מ'
מרחק עצירה = 25 + 31 = 56 מ'

תרגיל 2: השוואה

אם אותו רכב היה נוסע ב-45 קמ"ש (12.5 מ'/שנ'):

מרחק תגובה = 12.5 x 1 = 12.5 מ'
מרחק בלימה = 156.25 / 20 = 7.8 מ'
מרחק עצירה = 20.3 מ'

ב-90 קמ"ש: 56 מ'. ב-45 קמ"ש: 20 מ'. הכפלת מהירות = כמעט פי 3 מרחק עצירה.

thinking-faceשאלה לחשיבה

מדוע במהירות 120 קמ"ש מרחק הבלימה גדול פי 6 ממהירות 50 קמ"ש, ולא רק פי 2.4?

מרחק הבלימה תלוי באנרגיית התנועה, שעולה עם ריבוע המהירות. 120/50 = 2.4, אבל (2.4)^2 = 5.76, כלומר כמעט פי 6. זו ההשלכה המעשית של הנוסחה Ek = 0.5mv^2 - מהירות מופרזת מסוכנת הרבה יותר ממה שחושבים.

thinking-faceשאלה לחשיבה

מה תפקיד חגורת הבטיחות מבחינה פיזיקלית?

חגורת הבטיחות מגדילה את זמן העצירה של גוף הנוסע (מאלפיות שנייה ליותר), ומפזרת את הכוח על שטח גדול (חזה, כתפיים, מותניים). לפי חוקי הפיזיקה: כוח = אנרגיה / מרחק. ככל שמרחק העצירה של הגוף גדול יותר, הכוח על הגוף קטן יותר. בנוסף, היא מונעת מהנוסע להיזרק קדימה.

נתונים מהרשות הלאומית לבטיחות בדרכים בישראל:

- 30% מתאונות הדרכים הקטלניות נגרמות בגלל מהירות מופרזת.
- שימוש בחגורת בטיחות מפחית את הסיכון למוות בתאונה ב45%.
- הסחת דעת מטלפון מגדילה את הסיכון לתאונה פי 4.
- חובת חגורת בטיחות בישראל מ-1975 הצילה אלפי חיים.

הפיזיקה מסבירה את כל הנתונים הללו: ריבוע המהירות, זמן תגובה, ופיזור כוח.

בכביש רטוב, שכבת מים דקה בין הצמיג לכביש מפחיתה את החיכוך. חיכוך הוא הכוח שבולם את הרכב. פחות חיכוך = בלימה חלשה יותר = מרחק בלימה ארוך יותר.

במהירות גבוהה בכביש רטוב, עלולה לקרות תופעת אקוופלנינג: שכבת מים עבה מתחת לצמיג גורמת לרכב 'לצוף' על המים ולאבד שליטה לחלוטין. הצמיגים לא נוגעים בכביש כלל, ולכן אין חיכוך ואי אפשר לבלום או לנווט.

לכן: הורידו מהירות בגשם!

shieldכללי בטיחות שמבוססים על פיזיקה

1. שמרו על מהירות מותרת - ריבוע המהירות קובע את הנזק.
2. חגרו חגורה - מפזרת כוח ומגדילה זמן עצירה.
3. אל תשתמשו בטלפון - מכפיל את מרחק התגובה.
4. הורידו מהירות בגשם - חיכוך נמוך = בלימה חלשה.
5. שמרו מרחק - צריך מרחק לפחות כמרחק העצירה.

שאלה 1 מתוך 7

איזה גורם מגדיל את מרחק העצירה?
