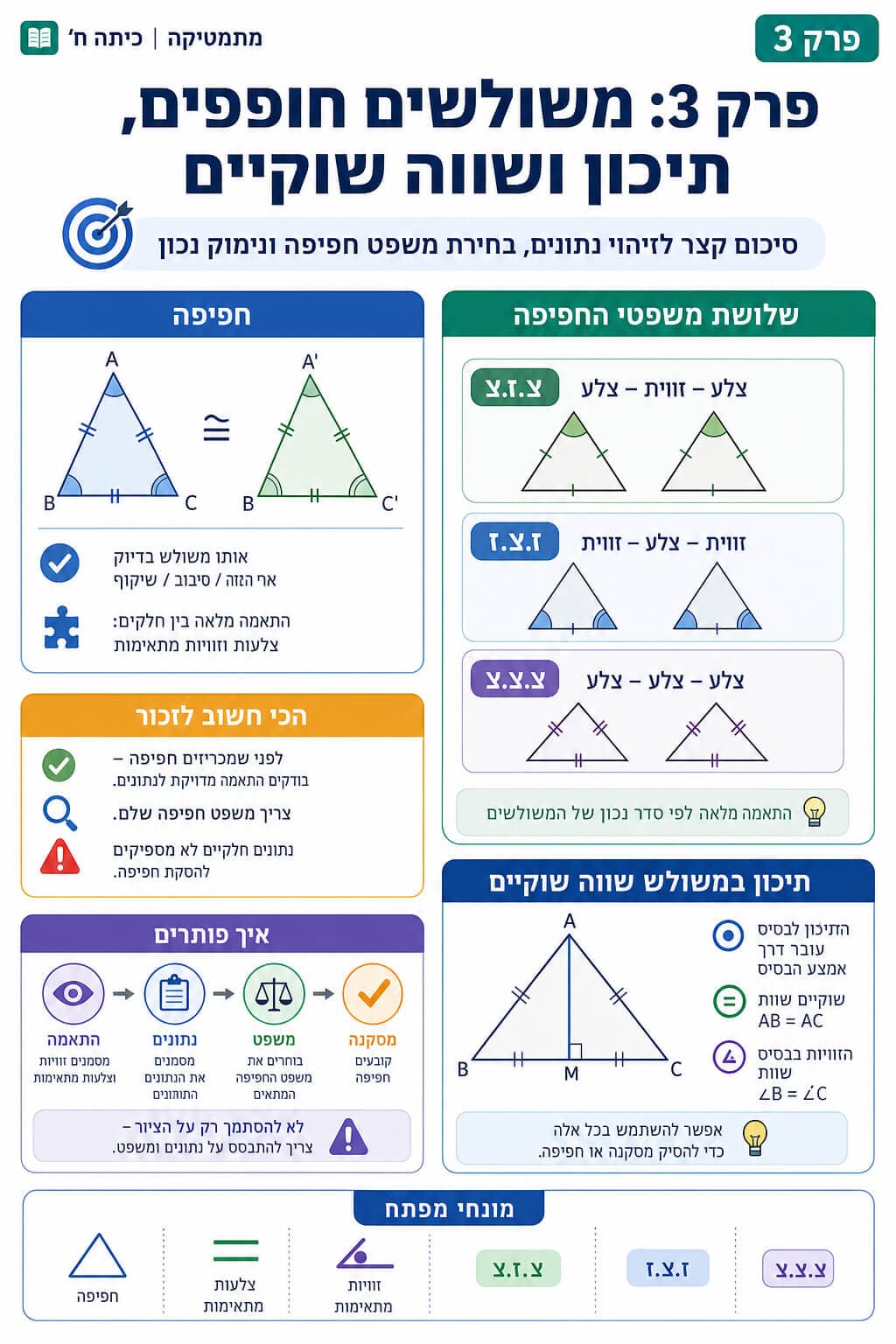

סיכום פרק 3 - חפיפה, שווה שוקיים ותיכון

כל המושגים, המשפטים והאסטרטגיות בפרק - מפה אחת מסודרת לפני המבחן.

הרעיון הגדול של הפרק

בפרק הזה למדנו לעבור מציור לנימוק. הציור עוזר להבין, אבל ההוכחה דורשת נימוק לוגי. למדנו לזהות התאמות בין משולשים, לבחור משפט חפיפה רק כשהנתונים באמת מספיקים, להבדיל בין שוויון שטחים לחפיפה, ולהשתמש בתכונות משולש שווה שוקיים בלי לדלג על תנאים. זאת היסודות של חשיבה גאומטרית פורמלית.

מציור לנימוק

ציור הוא כלי עזר. נתון אלגברי או משפט הם הראיות.

שלושת משפטי החפיפה

צ.ז.צ, ז.צ.ז, צ.צ.צ - מספיקים יחד לכיתה ח.

דוגמאות נגד

ז.ז.ז ו-SSA אינם משפטי חפיפה - דוגמה אחת מפילה.

תיכון ושטח

תיכון מחלק שטח לחצי. אבל לא חפיפה!

סימטריה של שווה שוקיים

מקור כל התכונות: זוויות בסיס שוות, התלכדות הקטעים.

המודולים בפרק - מפה

מהי חפיפת משולשים

אותו משולש בדיוק, גם אחרי הזזה, סיבוב או שיקוף

צלעות וזוויות מתאימות

הסדר בשם המשולש הוא מפה להתאמות

משפט צ.ז.צ

שתי צלעות והזווית הכלואה ביניהן קובעות משולש

$math/029-angle$

משפט ז.צ.ז

שתי זוויות והצלע שביניהן קובעות את המשולש

משפט צ.צ.צ

שלוש צלעות מתאימות קובעות את המשולש

מתי הנתונים אינם מספיקים

ז.ז.ז ו-SSA לא מספיקים. דוגמה נגד אחת מפילה טענה

תיכון במשולש

קטע מקודקוד אל אמצע הצלע שמולו

תיכון ושוויון שטחים

שני משולשים עם בסיסים שווים וגובה משותף - שטחים שווים

משולש שווה שוקיים

שתי צלעות שוות יוצרות בסיס וזוויות בסיס

תכונות שווה שוקיים

סימטריה: זוויות בסיס שוות + ארבעה תפקידים בקטע אחד

שילוב חפיפה ושווה שוקיים

בונים הוכחות שמשלבות כל הכלים

סיכום ומשחק חזרה

מבחן עצמי על כל החומר

שלושת משפטי החפיפה

שלושת משפטי החפיפה - סיכום

$math/013-trigonometry$ צ.ז.צ (SAS)

שתי צלעות
וזווית כלואה ביניהן
$A B = D E, ∠ B = ∠ E, B C = E F$
מתאים לכלי בנייה ומדידה

ז.צ.ז (ASA)

שתי זוויות
והצלע הכלואה ביניהן
$∠ A = ∠ D, A B = D E, ∠ B = ∠ E$
מתאים למדידות זוויות מרחוק

$math/017-ruler$ צ.צ.צ (SSS)

שלוש צלעות
ללא זווית נדרשת
$A B = D E, B C = E F, C A = F D$
המשפט החזק ביותר - מתאים למשולש מקובע

ז.ז.ז (AAA) - שלוש זוויות שוות. זה משפט דמיון, לא חפיפה. שני משולשים יכולים להיות בעלי אותן זוויות אך גדלים שונים. דוגמה נגד: משולשים $(3, 4, 5)$ ו- $(6, 8, 10)$ .

SSA - שתי צלעות וזווית לא כלואה. במקרה זה לעיתים קיימים שני משולשים שונים מאותם נתונים ("המקרה הדו-משמעי").

שטח שווה - לא משפט חפיפה. למשל, משולש 10×4 ומשולש 5×8 בעלי שטח 20 אך אינם חופפים.

היקף שווה - לא משפט חפיפה. למשל (3,4,5) ו-(2,5,5) שניהם בעלי היקף 12.

משולש שווה שוקיים - תכונות וכלים

כל התכונות של שווה שוקיים

הגדרה

לפחות שתי צלעות שוות. שתי הצלעות הן השוקיים, השלישית היא הבסיס.

זוויות בסיס שוות

$A B = A C \Leftrightarrow ∠ B = ∠ C$ . דו כיווני!

ארבעה תפקידים בקטע אחד

מהראש לבסיס: תיכון = גובה = חוצה זווית = אנך אמצעי.

ציר סימטריה

הקו מהראש לאמצע הבסיס הוא ציר הסימטריה היחיד.

מקרים מיוחדים

ראש 90° = משולש ישר זווית שווה שוקיים. ראש 60° = משולש שווה צלעות.

משפט הפוך

אם זוויות הבסיס שוות, אז המשולש שווה שוקיים. שימושי לזיהוי.

תיכון - הגדרה ותכונות

תיכון - כל מה שצריך לזכור

תכונה	הסבר	ביטוי אלגברי
הגדרה	קטע מקודקוד אל אמצע הצלע מולו	$B D = D C \Leftrightarrow A D תיכון$
כמות	בכל משולש שלושה תיכונים	אחד מכל קודקוד
מרכז כובד	שלושת התיכונים נפגשים בנקודה אחת	מחלק כל תיכון ביחס $2 : 1$
שטח	מחלק את שטח המשולש לשני חלקים שווים	$S_{1} = S_{2} = \frac{S _{כולל}}{2}$
אינו בהכרח גובה	במשולש כללי, תיכון אינו מאונך	רק בשווה שוקיים מהראש
אינו בהכרח חוצה זווית	במשולש כללי, תיכון לא חוצה את הזווית	רק בשווה שוקיים מהראש

מפת טעויות נפוצות

מה נכון, מה טעות נפוצה

נושא	מה נכון	טעות נפוצה	איך להימנע
חפיפה	כיסוי מדויק אחרי תנועה קשיחה (הזזה/סיבוב/שיקוף)	לבלבל עם דמיון	דמיון = אותה צורה. חפיפה = אותה צורה ואותו גודל
התאמות	הסדר בשם הקודקודים קובע את ההתאמה	להתאים לפי המראה בציור	$△ A B C ≅ △ D E F$ פירושו $A \leftrightarrow D$ , וכו'
צ.ז.צ	הזווית כלואה בין שתי הצלעות	לקבל כל זווית, גם לא כלואה	צלעות $A B$ ו- $A C$ כלואות את $∠ A$ , לא $∠ B$
ז.צ.ז	הצלע כלואה בין שתי הזוויות	לקבל כל צלע	זוויות $∠ A$ ו- $∠ B$ כלואות את $A B$
ז.ז.ז	אינו משפט חפיפה - רק דמיון	לחשוב שהוא משפט חפיפה רביעי	ז.ז.ז קובע צורה, לא גודל
תיכון	אמצע הצלע מול הקודקוד ( $B D = D C)$	לחשוב שתיכון תמיד גובה	רק בשווה שוקיים מהראש מתלכדים
שטחים שווים	תיכון יוצר שני שטחים שווים	להסיק חפיפה משטח שווה	שטח = גודל. חפיפה = שוויון של כל הצלעות והזוויות
שווה שוקיים	זוויות הבסיס שוות + ארבעה תפקידים מהראש	לשכוח את תנאי השוקיים	תמיד בדקו: האם המשולש שווה שוקיים?
ציור	כלי עזר ויזואלי	להסיק מסקנות מהציור בלבד	צריך נתון אלגברי או משפט מוכר
מסקנות	אחרי חפיפה, חלקים מתאימים שווים	להשתמש ב"חלקים מתאימים" לפני שהוכחנו חפיפה	סדר: נתונים ← חפיפה ← חלקים מתאימים

$math/030-equation$ דוגמת סיכום - הוכחה מלאה

דוגמת סיכום - תיכון לבסיס בשווה שוקיים

שלב 1 מתוך 8

במשולש

△ A B C

A B = A C

ו-

A D

תיכון לבסיס

B C

. הוכיחו שהמשולשים

△ A B D

ו-

△ A C D

חופפים, וש-

A D ⊥ B C

המשולש שווה שוקיים, ולכן השוקיים שוות.

A B = A C (נתון)

מסלול הוכחה גאומטרית

$math/027-notepad$ ארבעה צעדים לכל הוכחה

1. התאמה

כתבו מי מתאים למי.

$△ A B C ≅ △ D E F$ : $A \leftrightarrow D$ .

אל תסמכו על הציור בלבד.

2. נתונים

סמנו את כל השוויונות.

כללו צלע משותפת.

בדקו כליאה כשצריך.

3. משפט

בחרו צ.ז.צ, ז.צ.ז, או צ.צ.צ.

כתבו את שמו בסוף הנימוק.

בדקו שהנתונים תואמים בדיוק.

4. מסקנה

אחרי חפיפה: חלקים מתאימים שווים.

אסור לדלג על שלב החפיפה.

כל מסקנה צריכה נימוק.

מסלול בדיקה לפני הגשה

שלב	מה עושים	שאלה שבודקת
התאמה	כותבים מי מתאים למי לפי סדר שמות המשולשים	אם $△ A B C ≅ △ D E F$ , מי מתאים ל- $C$ ?
נתונים	מפרידים בין נתון, מסקנה ביניים, ומה שרק נראה בציור	האם השוויון כתוב בנתונים או רק משוער מהשרטוט?
כליאה	בודקים אם הזווית/צלע נמצאת בין שני החלקים	האם זה באמת צ.ז.צ או רק שתי צלעות וזווית לא כלואה?
משפט	בוחרים צ.ז.צ, ז.צ.ז, או צ.צ.צ. לא ממציאים משפט	איזה משפט מתאים לשלושת הנתונים?
מסקנה	רק אחרי חפיפה מסיקים שוויון חלקים מתאימים	האם כבר הוכחנו חפיפה לפני שהשתמשנו בחלקים מתאימים?

תרגול סיכום

תרגול סיכום - בודקים נימוק של תלמידה

מאתגר

תלמידה כתבה: "במשולש $△ A B C$ נתון $A B = A C$ . הנקודה $D$ נמצאת על $B C$ ו- $A D$ חוצה את זווית $∠ A$ . לכן $△ A B D ≅ △ A C D$ ." האם הנימוק שלה מלא? אם לא, מה חסר?

A B = A C, ∠ B A D = ∠ C A D

תרגול סיכום - בעיה משולבת

במשולש שווה שוקיים $△ A B C$ עם $A B = A C$ , $M$ אמצע $B C$ . הוכיחו: (א) $△ A B M ≅ △ A C M$ . (ב) $A M ⊥ B C$ . (ג) $A M$ חוצה את $∠ B A C$ .

A B = A C, M = אמצע (B C)

רעיונות עומק לסיום

שאלה לחשיבה

מהי הבדיקה החשובה ביותר לפני שמכריזים על חפיפה?

הבדיקה החשובה היא לוודא שהנתונים מתאימים בדיוק לאחד ממשפטי החפיפה (צ.צ.צ, צ.ז.צ, ז.צ.ז), ושכל החלקים מותאמים נכון. אם חסרה כליאה (זווית לא בין שתי הצלעות), אם יש רק שלוש זוויות, או אם ההתאמה מבולבלת - המסקנה עלולה להיות שגויה. הצעד הראשון: לזהות בדיוק איזה משפט מתאים. הצעד השני: לוודא שכל הנתונים שלו מתקיימים. בלי שני הצעדים האלה, ההוכחה לא תקפה.

שאלה לחשיבה

למה כל ההוכחות בפרק על שווה שוקיים נראות דומות מבחינת מבנה?

המבנה הדומה של כל ההוכחות נובע מסימטריה. ציר הסימטריה של משולש שווה שוקיים - הקו מקודקוד הראש לאמצע הבסיס - מחלק את המשולש לשני חצאים שמתלכדים בקיפול. הקיפול הזה הוא בעצם הוכחה ויזואלית של חפיפה. בכל הוכחה, אנחנו מוצאים נתונים שמובילים לחפיפת שני המשולשים שנוצרים מציר הסימטריה, ואז מסיקים תכונה חדשה. כל התכונות של שווה שוקיים מוכחות באותה דרך: זוויות בסיס שוות, התלכדות הקטעים (תיכון = גובה = חוצה זווית = אנך אמצעי), חוצי זווית הבסיס שווים. סימטריה היא המקור היחיד של כל התכונות.

שאלה לחשיבה

מה הקשר בין שטחים שווים, חפיפה, ומבנה לוגי של הוכחה?

שטח שווה וחפיפה הם שני סוגים שונים של מסקנות מתמטיות. שטח שווה מודד גודל - הוא תכונה כמותית, אחת. חפיפה מודדת זהות מבנית - שוויון של כל הצלעות והזוויות, מספר תכונות. שטח שווה הוא תנאי חלש; חפיפה היא תנאי חזק. תיכון יוצר שני משולשים שווי שטח (תכונה חלשה), אבל בדרך כלל לא חופפים (תכונה חזקה). זה מלמד על המבנה הלוגי של הוכחות גאומטריות: כל מסקנה היא מסוג מסוים, ולא כל מסקנה גוררת אחרות. שטח שווה לא גורר חפיפה. חפיפה כן גוררת שטח שווה (וגם הרבה דברים אחרים).

לפני שעוברים למשחק

אם אתם מצליחים להסביר בקול: למה נתון מסוים מספיק, למה נתון אחר אינו מספיק, ומהו המשפט המדויק שבו השתמשתם - אתם כבר חושבים כמו פותרי גאומטריה ולא רק כמו מי שמזהים ציורים.

אמרו בקול את ההתאמה בין הקודקודים.
בדקו כליאה לפני צ.ז.צ או ז.צ.ז.
אל תסיקו חפיפה משוויון שטחים בלבד.
אל תסיקו חפיפה מ-ז.ז.ז (זה רק דמיון).
במשולש שווה שוקיים כתבו קודם אילו צלעות הן השוקיים.
אחרי כל הוכחת חפיפה - הסיקו חלקים מתאימים אם צריך.

מסקנות עיקריות מהפרק

מהפרק הזה תצאו עם שלוש 'משוכות אינטלקטואליות' עיקריות שיעזרו לכם לאורך כל הגאומטריה התיכונית: היכולת להבדיל בין מצב שיש בו מספיק נתונים לחפיפה למצב שאין, היכולת לקרוא ולכתוב הוכחות פורמליות, והיכולת לזהות סימטריות במשולשים מיוחדים.

שלוש מיומנויות מרכזיות שתחזיקו לעולם

אבחון נתונים

כשרואים שלושה נתונים על משולשים, אתם תזהו מיד אם הם 'בסדר' (צ.ז.צ, ז.צ.ז, צ.צ.צ) או 'לא בסדר' (SSA, AAA, שטח). זה מיומנות שתשרת אתכם בכיתה ט בדמיון, בכיתה י בטריגונומטריה, ועד אינסוף.

הוכחה פורמלית

אתם יכולים לכתוב הוכחה צעד-אחר-צעד, עם נימוק לכל טענה. זוהי המיומנות המרכזית של מתמטיקאי - היכולת לטעון משהו ולגבות אותו לוגית. בלי 'הציור מראה', בלי 'נראה לי', אלא רק 'נתון/משפט/מסקנה'.

$math/007-triangle$

זיהוי סימטריות

אתם רואים משולש שווה שוקיים? אתם מיד רואים בו את הסימטריה - שתי שוקיים, שתי זוויות בסיס שוות, התלכדות 4 קטעים. זוהי 'עין מתמטית' שתעזור לכם לפתור בעיות הרבה יותר מהר.

צ'קליסט מאסטר - מבדיקה אישית

נושא	מה אתם צריכים לדעת
חפיפה	להגדיר; לזהות הקבלה; להסיק 6 שוויונות
צ.ז.צ	להבחין מ-SSA; ליישם בהוכחה; לזהות בציור
ז.צ.ז	להבחין מ-AAA ו-AAS; ליישם בהוכחה
צ.צ.צ	ליישם; להוכיח חפיפה במשולש שווה שוקיים
משולשים שאינם חופפים	לזהות AAA, SSA, שטח, היקף; לבנות דוגמה נגדית
משולש שווה שוקיים	להגדיר 3 חלקים; להוכיח 2 זוויות בסיס שוות
4 תפקידים בקטע מהראש	תיכון, גובה, חוצה זווית, אנך אמצעי
משפט הפוך	אם 2 זוויות שוות, הצלעות שמולן שוות
תיכון	להגדיר; להבחין מגובה ומחוצה זווית
שטח שווה לתיכון	להוכיח; לזהות שאינו חפיפה
מרכז הכובד	מקום מפגש 3 התיכונים; יחס $2 : 1$
הוכחה פורמלית	סדר נכון: נתונים ← משפט ← מסקנה

מבחן עצמי לפני המבחן

לפני שהגעתם למבחן, ודאו שאתם יכולים לענות בלי מחשבון או ספר על השאלות הבאות:

הסבירו במילים שלכם: מה זאת חפיפה? במה היא שונה מדמיון?
מנו את שלושת משפטי החפיפה. לכל אחד - דוגמה של נתונים שמספיקים.
תנו דוגמה של נתונים שאינם מספיקים לחפיפה. הסבירו למה.
במשולש שווה שוקיים, מה התכונה המיוחדת של הקטע מהראש לאמצע הבסיס?
מה ההבדל בין תיכון לגובה? תנו דוגמה שבה הם מתלכדים, ודוגמה שבה לא.
הוכיחו שתיכון מחלק משולש לשני משולשים שווי שטח.
כתבו הוכחה פורמלית של חפיפת שני משולשים, עם נימוק לכל צעד.

אם עניתם על כל אלה בביטחון - אתם מוכנים. אם לא, חזרו על המודולים הספציפיים שאתם מרגישים פחות בטוחים בהם.

משחק חזרה לפרק

בחרו קטגוריה ורמת קושי. המשחק מערבב הגדרות, חישובים ונימוקים מכל מודולי הפרק. כל תשובה נכונה - נקודות, וטעות - הסבר. נצחו את כל הקטגוריות וסיימתם את הפרק.

טוען סימולציה...

$math/020-math book$ שאלון סיום

השאלון המסכם בודק אם אתם יודעים: לבחור משפט חפיפה מתאים, לזהות טעות בנימוק, לנסח מסקנה נכונה, להבחין בין מושגים דומים (תיכון/גובה/חוצה זווית, חפיפה/דמיון/שטח שווה), ולבנות הוכחות שלמות. הצליחו - אתם מוכנים למבחן.

שאלה 1 מתוך 18

אם $A D$ תיכון ל- $B C$ ו- $B C = 16$ , מה $B D$ ?

תרגול מתקדם

מוכנים למבחן המסכם המלא?

עברו לחידון המורחב של הפרק לתרגול מקיף עם 211 שאלות מכל נושאי הלימוד.

למבחן המסכם
