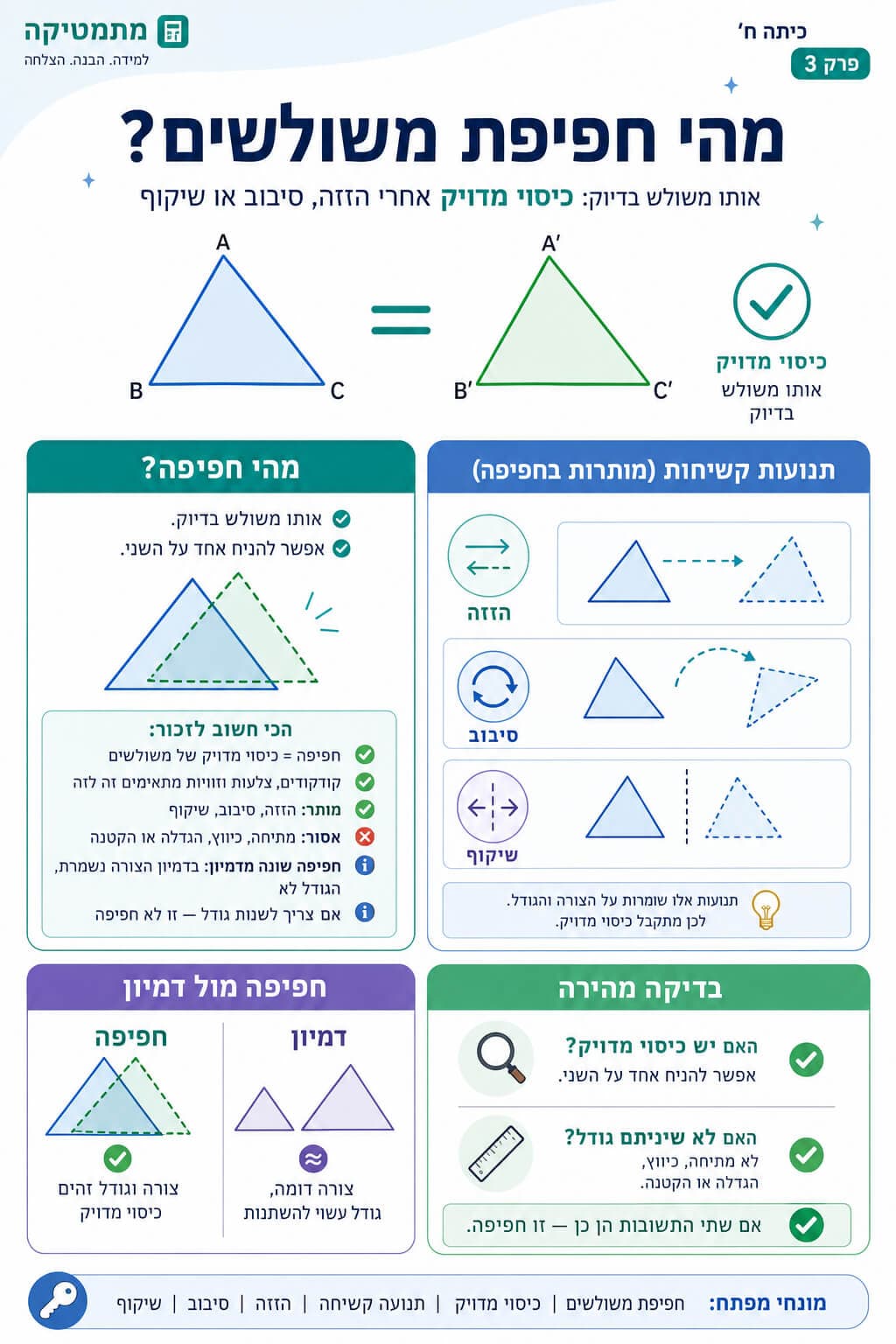

מהי חפיפת משולשים

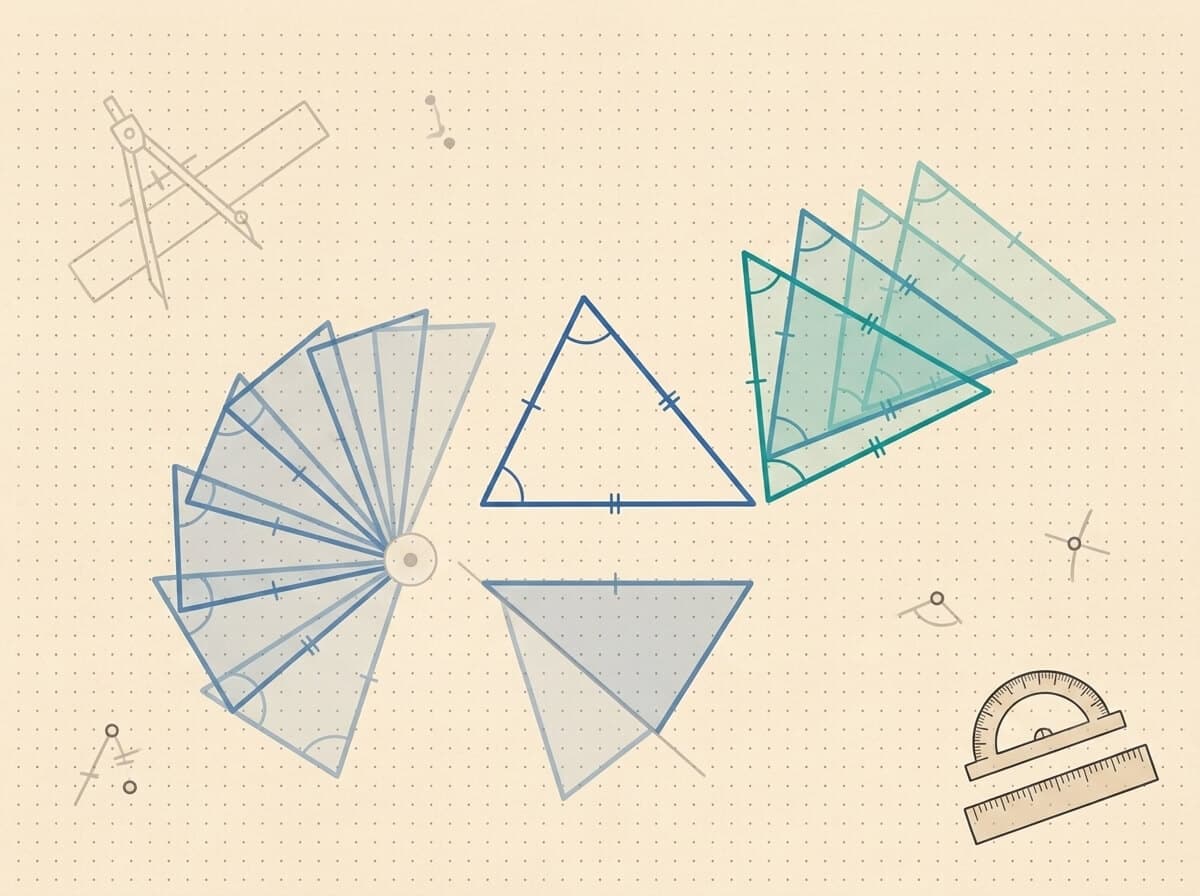

אותו משולש בדיוק, גם אחרי הזזה, סיבוב או שיקוף
מה נבנה כאן
למה זה חשוב לדעת לזהות חפיפה
כל פעם שמהנדסת בודקת אם שני חלקי גשר תואמים, כל פעם שאמן עיצוב גרפי משכפל צורה, כל פעם שמודד קרקע משווה מפה לשטח - מאחורי הקלעים פועל הרעיון של חפיפה. כששני אובייקטים חופפים, אפשר להחליף אחד בשני בלי לשנות שום דבר במערכת.
איפה רואים חפיפה במציאות
הנדסה ובנייה
גגות עם משולשי תמיכה זהים, חוזק שווה לכל קצה.
אריחים ופרקטים
חפיפה בין אריחים מאפשרת ריצוף ללא רווחים.
ייצור תעשייתי
חלקי חילוף חייבים להיות חופפים כדי להחליף זה את זה.
אומנות וסימטריה
מנדלות, פסיפסים ועיטורים בנויים על משולשים חופפים.
מיפוי וניווט
מודדי קרקע מסיקים מרחקים לא מדידים מחפיפת משולשים.
הוכחות במתמטיקה
חפיפה היא הבסיס להוכחה של תכונות בריבועים, מקבילים ועוד.
חפיפה היא כיסוי מדויק
לפני שמחפשים משפט חפיפה, צריך להבין מה בכלל נשמר. חפיפה מתחילה מהרעיון של תנועה קשיחה: מזיזים, מסובבים או משקפים את המשולש, אבל לא מותחים אותו ולא משנים את אורכי הצלעות. אם צריך אפילו טיפה למתוח, הקסם נגמר וזו כבר לא חפיפה.
חפיפה היא כיסוי מדויק
שני משולשים חופפים הם שני משולשים שאפשר להניח זה על זה כך שכל קודקוד נופל על קודקוד מתאים, כל צלע על צלע מתאימה וכל זווית על זווית מתאימה.
הפעולות שמותרות בבדיקה הן הזזה, סיבוב ושיקוף, או כל שילוב שלהן. פעולות כאלה משנות רק את המקום או הכיוון של המשולש, לא את אורכי הצלעות ולא את גדלי הזוויות. במתמטיקה קוראים להן תנועות קשיחות כי הן לא מעוותות את הצורה.
אם צריך למתוח, לכווץ או להגדיל משולש כדי שיכסה את האחר, זו כבר לא חפיפה אלא דמיון.
אותו משולש בשני מקומות
שני המשולשים שומרים על אותם אורכי צלעות, גם אם הם מצוירים במקום אחר.
סימן החפיפה וסדר הקודקודים
במתמטיקה משתמשים בסימן מיוחד לחפיפה: . הוא נראה כמו סימן שווה () עם גל עליון, וזו לא מקריות. הגל מסמל שהצורה זהה (כמו דמיון) והקו הישר מסמל שהגודל זהה (כמו שוויון). חפיפה היא בדיוק הצירוף של שני הדברים.
סימון חפיפה
הסדר באותיות הוא לא קישוט
כשכותבים , הסדר אומר משהו: הקודקוד מתאים ל-, מתאים ל-, ו- מתאים ל-. זו לא רשימת אותיות אלא מפת התאמות מלאה.
- מההתאמה נובע ש-.
- מההתאמה של זוגות הקודקודים נובע ש-.
- כתיבה שונה כמו מסמלת התאמה אחרת לגמרי.
מה מותר ומה אסור בבדיקת חפיפה
| פעולה | האם שומרת חפיפה? | למה |
|---|---|---|
| הזזה | כן | כל הנקודות זזות באותו כיוון ואותו מרחק |
| סיבוב | כן | האורכים והזוויות אינם משתנים |
| שיקוף | כן | מתקבלת תמונת ראי באותו גודל |
| שילוב הזזה וסיבוב | כן | כל תנועה קשיחה אחת שומרת, גם השרשור שלהן |
| הגדלה פי | לא | הצורה נשמרת אבל הצלעות מתארכות |
| הקטנה פי | לא | הצורה נשמרת אבל הצלעות מתקצרות |
| מתיחה בכיוון אחד | לא | הצורה משתנה - לא תנועה קשיחה |
| שינוי זווית אחת | לא | כבר לא אותו משולש |
ההבדל בין חפיפה לבין דמיון
אחת הטעויות הנפוצות היא לבלבל חפיפה עם דמיון. שני המושגים קרובים, אבל ההבדל הוא חד: חפיפה היא שווה גודל ושווה צורה. דמיון הוא שווה צורה בלבד. בכיתה ט תלמדו את הדמיון לעומק. כאן עובדים רק עם חפיפה.
חפיפה או רק דמיון?
חפיפה
אותה צורה ואותו גודל. אפשר לכסות בדיוק אחרי הזזה, סיבוב או שיקוף.
דוגמה:
דמיון
אותה צורה אבל לא בהכרח אותו גודל. הגדלה או הקטנה שומרת זוויות, לא חפיפה.
דוגמה: משולש קטן ומשולש מוגדל עם אותן זוויות.
כל זוג משולשים חופפים הוא בהכרח דומים, אבל לא ההפך. חפיפה היא דמיון עם יחס .
כותבים נימוק חפיפה כבר מההתחלה
גם במודול הראשון כדאי להתרגל לשפה של נימוק: מה ידוע, איזו פעולה מותרת, ומה המסקנה. כך המעבר למשפטי החפיפה בהמשך יהיה טבעי ולא טכני.
- אם הפעולה היא הזזה, סיבוב או שיקוף, אורכי הצלעות והזוויות נשמרים.
- אם הפעולה היא הגדלה, הקטנה או מתיחה, אין חפיפה.
- בסוף נימוק חפיפה כותבים התאמה מסודרת בין קודקודים.
רגע של היסטוריה - אאוקלידס והגאומטריה הקלאסית
המתמטיקאי היווני אאוקלידס, שחי באלכסנדריה לפני כ-2300 שנה, היה הראשון שהציג את חפיפת המשולשים כחלק ממערכת מסודרת של נימוקים. בספרו "היסודות" (Στοιχεῖα) הוא בנה את כל הגאומטריה משלושה משפטי חפיפה בלבד. עד היום, כששני בנאים בודקים אם שני אריחים זהים, הם משתמשים ברעיונות שאוקלידס ניסח.
המילה "חפיפה" בעברית באה מהשורש ח-פ-פ ופירושה "לכסות" או "להניח על". זו מטאפורה מדויקת לרעיון המתמטי: שני משולשים חופפים אם אפשר להניח אחד על השני באופן שהם חופפים זה לזה בדיוק. בלשון העברית הקדומה, "לחפוף" משמש גם לפעולה של הצמדה מלאה - בדיוק מה שאנחנו עושים עם המשולשים.
דוגמה - בודקים חפיפה אחרי סיבוב
בדוגמה הזו נפריד בין שינוי מקום לבין שינוי גודל. תלמידים רבים רואים משולש מסובב וחושבים שהוא שונה, לכן נבדוק מה באמת השתנה ומה נשאר קבוע.
דוגמה 1 - בודקים חפיפה אחרי סיבוב
שלב 1 מתוך 3משווים את שלושת אורכי הצלעות. כל אורך במשולש הראשון מופיע גם במשולש השני.
דוגמה 2 - למה הגדלה מפילה חפיפה
שלב 1 מתוך 3שוויון זוויות אומר שהצורה נשמרת.
בדיקות מהירות מחיי הכיתה
שבלונה
אם שני ציורים של משולש נכנסים לאותה שבלונה בדיוק, זו בדיקת חפיפה טובה.
קיפול נייר
אם אחרי קיפול שני חלקים מכסים זה את זה, הקיפול הוא שיקוף ששומר חפיפה.
אריחים
אריח משולש שמונח בכיוון אחר עדיין חופף לאריח המקורי.
צילום
אם תצלמו משולש מאותו מרחק ותסובבו את הצילום, יתקבל משולש חופף.
ציור על שקף
אם תעתיקו משולש לשקף ותוכלו להניח אותו על המקורי, הוא חופף.
גריד מילימטרי
ספירת ריבועים על נייר משבצות עוזרת לבדוק שאורכי הצלעות שווים.
מה לא מספיק לחפיפה - טעויות נפוצות
תלמידים רבים נכשלים בחפיפה לא בגלל חוסר ידע, אלא בגלל בלבול בין מושגים. בואו נכיר את הטעויות הנפוצות לפני שנפגוש משפטים פורמליים, כך נדע מה לחפש.
מפת טעויות נפוצות
| טעות | למה זו טעות | מה כן בודקים |
|---|---|---|
| שני המשולשים נראים זהים בציור | הציור עלול להטעות; דקויות באורכים אינן נראות לעין | משווים אורכי צלעות וגדלי זוויות במספרים |
| שתי הזוויות זהות | זוויות זהות מובילות לדמיון, לא בהכרח לחפיפה | צריך גם להוכיח שוויון של צלע אחת לפחות |
| שטח שווה משמעו חפיפה | שטח שווה לא מבטיח אותה צורה | בודקים את אורכי הצלעות והזוויות |
| היקף שווה משמעו חפיפה | אפשר ששני משולשים שונים בעלי אותו היקף | בודקים שלושת אורכי הצלעות בנפרד |
| משולש הפוך אינו חופף | שיקוף הוא תנועה קשיחה - שומר חפיפה | בודקים אורכים, לא רק כיוון |
שיטת עבודה לבדיקת חפיפה
זיהוי
מסתכלים על שני המשולשים.
מסמנים קודקודים מתאימים.
מדידה
משווים אורכי צלעות.
משווים גדלי זוויות.
תנועה
מנסים מנטלית להזיז, לסובב או לשקף.
בודקים אם נדרשת הגדלה.
כתיבה
כותבים .
מקפידים על סדר הקודקודים.
תרגול מדורג
תרגול 1 - האם זו חפיפה (קל)
לשני משולשים יש צלעות ו-. אחד מצויר הפוך. האם הם חופפים?
תרגול 2 - מתי זו לא חפיפה (בינוני)
משולש אחד דומה למשולש שני, אבל כל צלע במשולש השני גדולה פי . האם זו חפיפה?
תרגול 3 - איזו פעולה שומרת חפיפה (בינוני)
משולש עבר פעולה אחת. בחרו האם עדיין אפשר לנמק חפיפה: סיבוב של , ואז הזזה של יחידות ימינה.
קישור ללמידה הקודמת והבאה
מאיפה מגיעים, לאן הולכים
מכיתה ז: סוגי משולשים
כבר הכרתם משולש שווה צלעות, שווה שוקיים, ישר זווית. עכשיו לומדים מתי שני משולשים שייכים ל"אותה משפחה" באותו גודל.
כיתה ח עכשיו
חפיפה היא הבסיס לכל הפרק. נבנה ממנה משפטי צ.ז.צ, ז.צ.ז וצ.צ.צ, ונשלב עם משולש שווה שוקיים.
לכיתה ט: דמיון
תלמדו דמיון - הרחבה של חפיפה שבה הצורה נשמרת אבל הגודל יכול להשתנות. חפיפה היא דמיון מיוחד עם .
בדיקה לפני תשובה
לפני שאתם כותבים חפיפה, שאלו: האם מותר לי להגיע מכאן לשם רק בעזרת הזזה, סיבוב או שיקוף?
- זהו שלושה קודקודים מתאימים.
- בדקו שלא נדרש שינוי גודל.
- כתבו את סדר הקודקודים לפי ההתאמה.
- השתמשו בסימן ולא ב- או ב-.
שאלות לחשיבה עמוקה
שאלה לחשיבה
למה הגדלה של משולש אינה נחשבת חפיפה, גם אם כל הזוויות נשארות שוות?
חפיפה דורשת כיסוי מדויק של כל הצלעות והזוויות. בהגדלה הזוויות נשארות שוות, אבל הצלעות מתארכות, ולכן אי אפשר להניח משולש אחד על השני בלי לכווץ או להגדיל. זה בדיוק ההבדל בין חפיפה לבין דמיון.
שאלה לחשיבה
אם שני משולשים בעלי אותו היקף (סכום שלוש צלעות), האם הם בהכרח חופפים?
לא. אפשר ששני משולשים שונים בעלי אותו היקף. למשל, משולש בצלעות ומשולש בצלעות - לשניהם היקף , אבל הם בהחלט לא חופפים. אותו רעיון: שטח שווה גם אינו מבטיח חפיפה. החפיפה דורשת התאמה מדויקת של כל שלוש הצלעות (וכל שלוש הזוויות).
שאלה לחשיבה
אם הופכים את כיוון השעון של סיבוב שעון מ- עם כיוון השעון ל- נגד כיוון השעון, האם המשולש החדש עדיין חופף למקורי?
כן. גם סיבוב עם כיוון השעון וגם סיבוב נגדו הם תנועות קשיחות, ולכן שניהם שומרים על אורכי הצלעות והזוויות. הכיוון של הסיבוב משפיע רק על האוריינטציה של המשולש החדש, לא על הגודל או הצורה. החפיפה נשמרת בשני המקרים.
חפיפה במציאות - תעשייה, טכנולוגיה, וביולוגיה
חפיפה אינה רק מושג מתמטי - היא יסוד של עולם הייצור המודרני. כל מוצר שיוצא מפס ייצור בכמות גדולה (טלפונים, מכוניות, בקבוקים) מסתמך על חפיפה: כל יחידה חייבת להיות חופפת ליתר. הסטיה הקטנה ביותר היא 'פגם' שגורם לפסילה.
חפיפה בעולם הממשי
ייצור תעשייתי
כל בורג, כל מסך, כל בקבוק שיוצאים מפס ייצור הם חופפים זה לזה. רובוטים בודקים את הממדים, וכל יחידה שאינה חופפת לסטנדרט נפסלת. סטיה של מילימטר אחד יכולה להיות 'פגם'.
טכנולוגיה: מעבדים
במעבדים אלקטרוניים, מיליארדי טרנזיסטורים זהים מודפסים על שבב סיליקון. הם חייבים להיות חופפים ברמת הננומטר - אחרת המעבד לא יעבוד.
ביולוגיה: שכפול תאים
כשתא מתחלק, שני תאי הבת חופפים אחד לשני (ברמה הביולוגית). DNA מבטיח שכל תא בגוף שלך חופף לתאים אחרים מאותו סוג ברמה הגנטית והפיזית.
אריגה ועיצוב
כל קישוט שחוזר על עצמו (בקיר, בבד, בריצוף) מסתמך על חפיפה. אם שתי אריחי קרמיקה אינן חופפות, הריצוף ייראה 'מעוות'.
מוזיאונים ושחזור
כשמשחזרים יצירת אמנות פגומה, האמן יוצר חלקי תיקון שחופפים לחלקי המקור. כל סטיה גורמת לחוסר התאמה ויזואלי.
ארכיטקטורה: סימטריה
מבנים סימטריים (כמו טאג' מהאל בהודו) דורשים שכל הצדדים יהיו חופפים. אם החצי השמאלי שונה במשהו מהימני, הסימטריה נשברת.
